8.0 CAO Exercice 3



Le troisième exercice qui vous est proposé est le dessin d'un pignon. Pour cet exercice, vous allez utiliser notamment des droites de  construction ainsi que des duplications circulaires. Nous n’entrerons pas dans le détail de chaque manipulation déjà effectuée dans les exercices précédents.

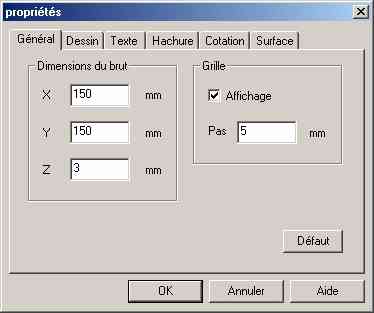

Cliquez sur l’icône "fichier nouveau" et saisissez dans les champs les valeurs :

- X = 150 Y = 150 Z = 3 Le pas de la grille sera à : 5 mm

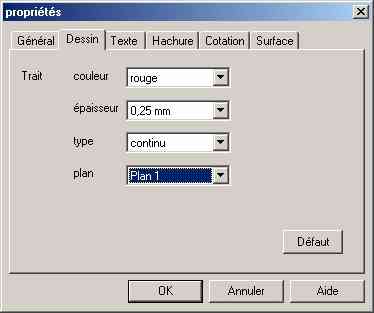

• Cliquez ensuite sur l’onglet "dessin" et choisissez :

Couleur : rouge. Epaisseur : 0.25 mm. Type : continu. Plan : Plan 1.

• Validez la boite de dialogue des propriétés avec le bouton "OK".

Enregistrez votre fichier en le nommant : Ex 3.CAO et pensez à l’enregistrer régulièrement .









Pour faciliter la construction de ce dessin, vous allez utiliser des droites de construction qui seront ensuite supprimées. Afin de pouvoir les sélectionner et les reconnaître facilement, elles seront placées dans le calque "Plan 1".

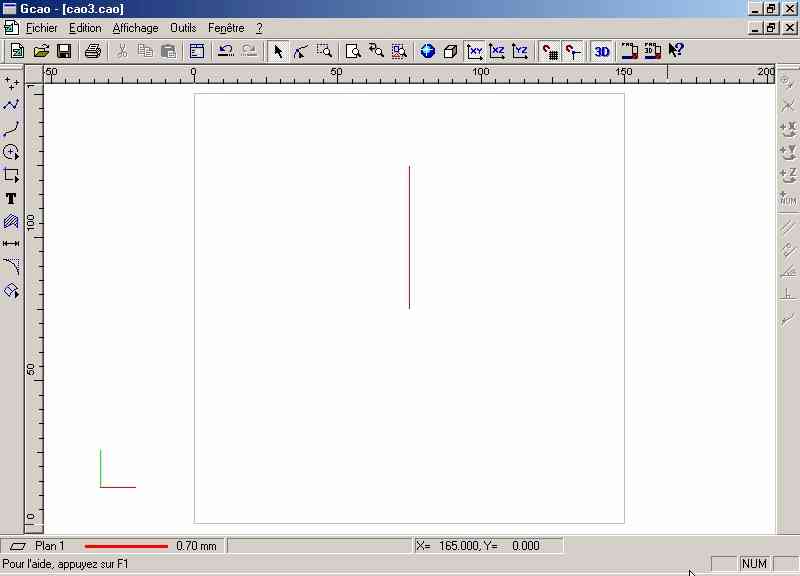

Vous allez maintenant commencer votre dessin par la construction de la première dent du pignon.

• Activez les accrochages "grille magnétique" et "objet magnétique" s’ils ne le sont pas déjà.



• Cliquez sur l’icône "polyligne"

• Positionnez le pointeur à la position : X = 75 et Y = 75 (la grille au pas de 5 mm vous permettra de le faire à la souris).

• Validez le point de départ avec le bouton de gauche de la souris.

• Cliquez sur l’icône "saisie numérique" et dans l’onglet "relatif" saisissez la valeur : X = 0 et Y = 50.

• Validez par le bouton "OK"

• Cliquez sur le bouton de gauche de la souris pour valider le point, cliquez ensuite à droite pour arrêter la construction.

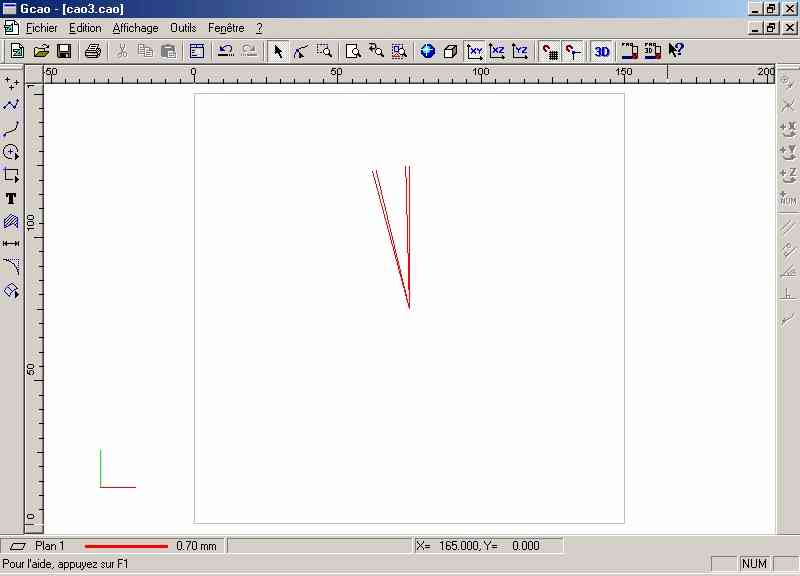

Vous allez maintenant faire trois duplications avec rotation de cette droite.

• Cliquez sur l’icône "sélection"

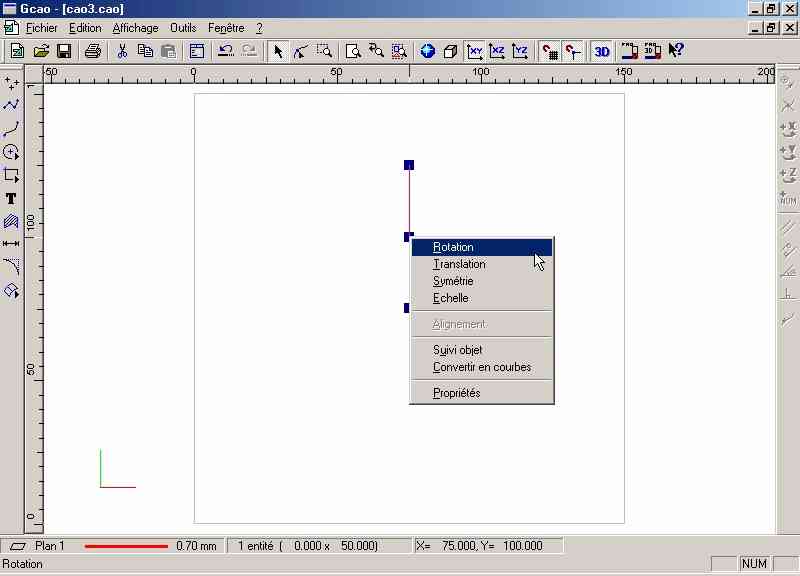

• Une fois la droite sélectionnée, cliquez sur le bouton droite de la souris pour appeler le menu contextuel

• Cliquez sur le sous menu "rotation"



La fenêtre de rotation apparaîtra à l’écran.



• Dans le champs "angle" saisissez la valeur "1.5°".

• Cochez les deux cases "montrer le centre de rotation" et "duplication"

• Dans le champs "nombre de duplication" saisissez "1".

• Validez la fenêtre par le bouton "OK".





• Positionnez le pointeur de la souris sur le point bas de la droite soit à la position X = 75 et Y = 75.

• Cliquez avec le bouton gauche de la souris pour valider la position du point et clic droit pour valider le point.

• Une autre droite a été créée en rotation de 1.5° de la première.

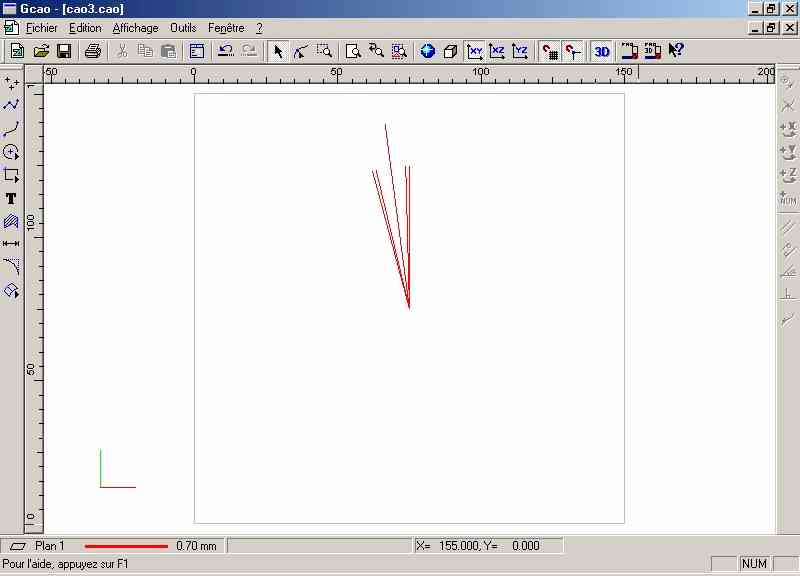

La première droite étant toujours sélectionnée vous allez répéter cette opération deux fois avec successivement un angle de : 13.5° et un angle de : 15°.

• Une fois ces duplications faites, vous allez désélectionner la première droite.





• Cliquez sur l’icône "polyligne"

• Positionnez le pointeur à la position : X = 75 et Y = 75.

• Validez le point de départ avec le bouton de gauche la souris.

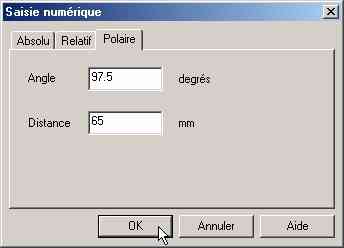

• Cliquez sur l’icône "saisie numérique" et dans l’onglet "polaire", saisissez dans le champs "angle" : 97.5° et dans le champs "distance" : 65 mm

• Validez par le bouton "OK"

• Validez le point par le bouton gauche de la souris puis arrêtez la construction par le bouton droit.





Les droites de construction de la dent sont maintenant terminées, vous allez procéder à son dessin proprement dit.

• Cliquez sur l’icône "sélection" pour activer la barre des icônes supérieure.

• Désélectionnez le dernier objet que vous avez dessiné (sa sélection s’est faite automatiquement quand vous avez cliqué sur l’icône sélection).

• Cliquez sur l’icône "propriétés"

• Dans l’onglet "dessin", choisissez couleur : noir et plan : dessin (les autres champs restent inchangés).

• Validez la boite par le bouton "OK"

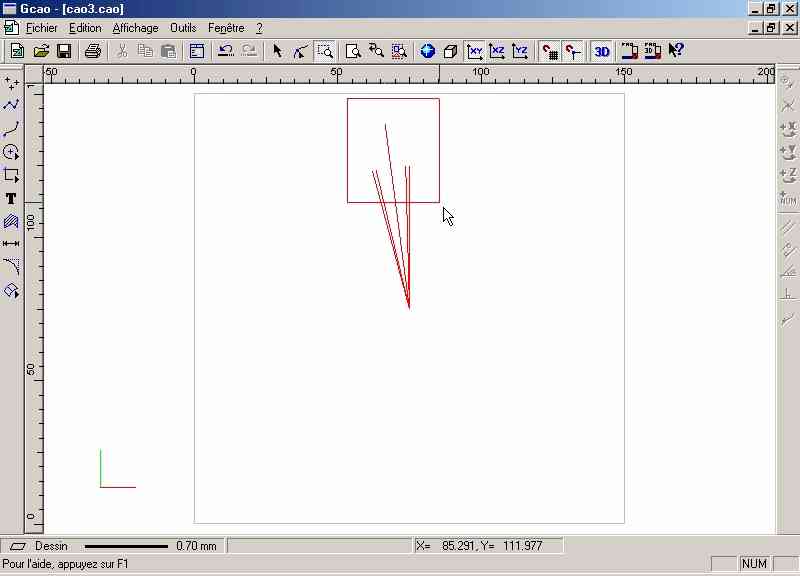

Afin de pouvoir dessiner la dent d’une manière précise, vous allez faire un "zoom fenêtre" sur la zone supérieure du dessin.

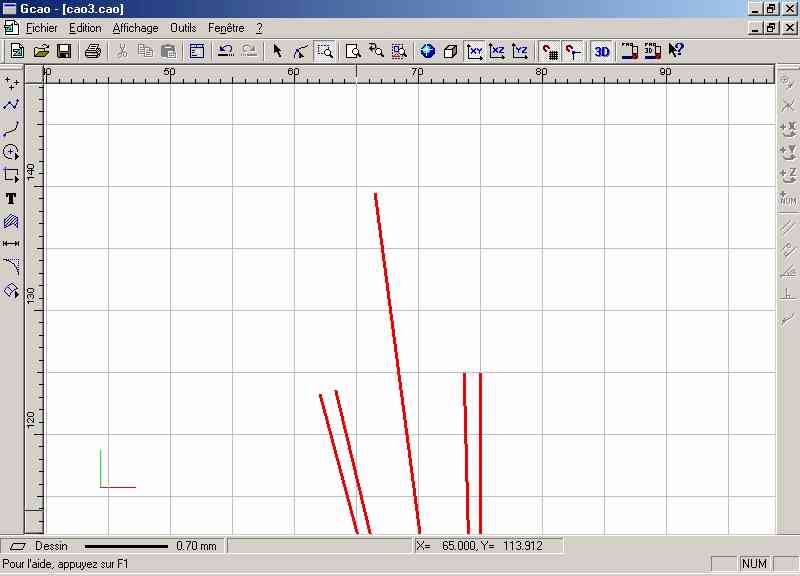

• Cliquez sur l’icône "zoom" et faites une fenêtre sur la partie du dessin concerné (voir dessin).

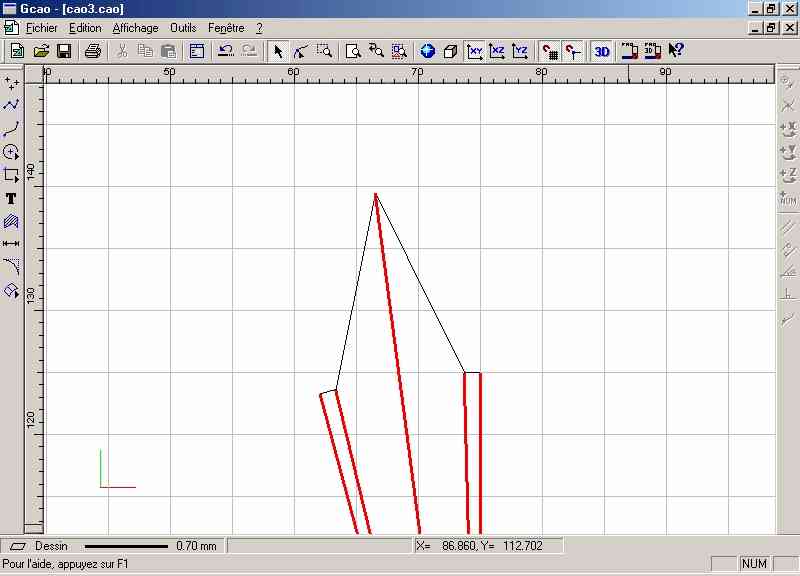

• Vous allez maintenant dessiner une polyligne qui reliera les extrémités des droites de construction.

• Cliquez sur l’icône "polyligne"

• Construisez la polyligne en vous servant des accrochages magnétiques objet.





Les droites de construction de la dent n’étant plus utiles maintenant, vous allez les effacer.

• Dans le menu "affichage" cliquez sur le sous menu "calque"

• Dans la fenêtre qui apparaît, décochez le calque "dessin" puis validez par le bouton "OK"

Maintenant, seul le plan "plan 1" est visible.



• Sélectionnez la totalité des droites de construction du plan1 et supprimez-les.

• Réactivez ensuite le plan "dessin" afin de réafficher la dent comme défini précédement.

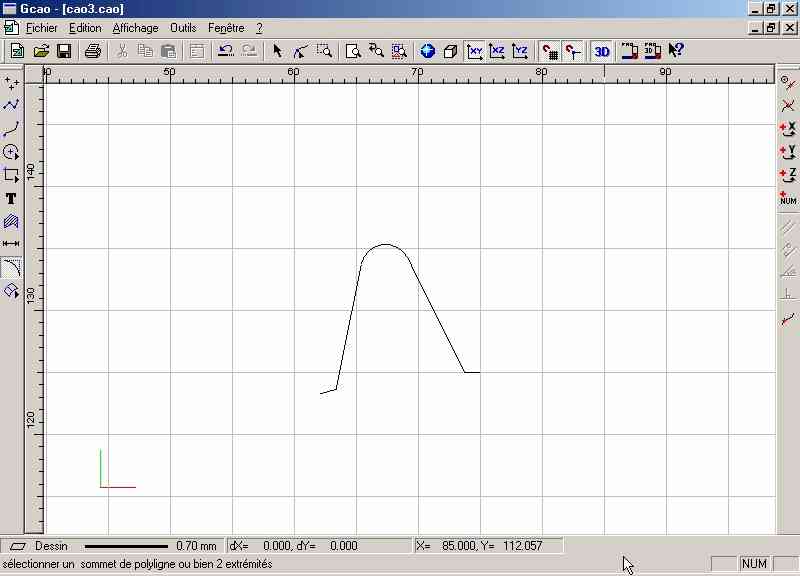

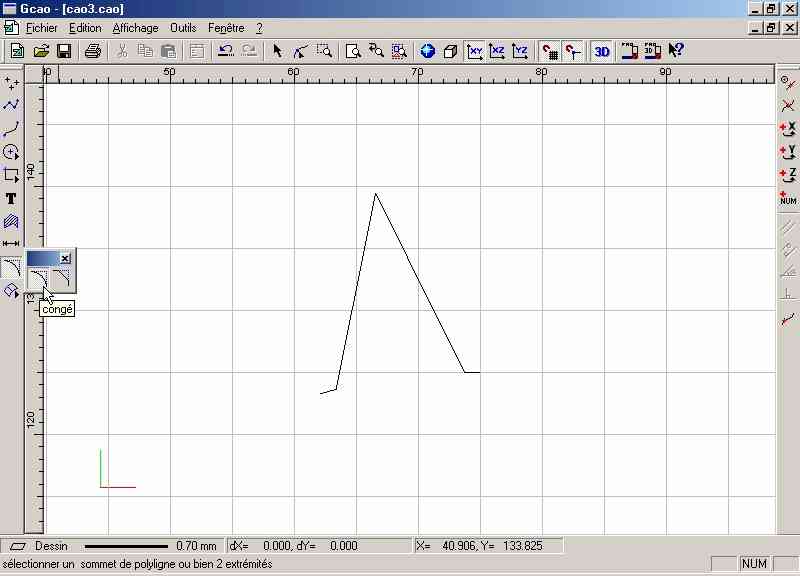

Vous allez maintenant créer l’arrondi de la dent.

• Cliquez sur l’icône "Raccord" et choisissez "Congé".

• Dans la fenêtre saisissez un congé de : 2 mm, puis validez par "OK"







• Cliquez ensuite sur le sommet de l’angle pour créer l’arrondi.

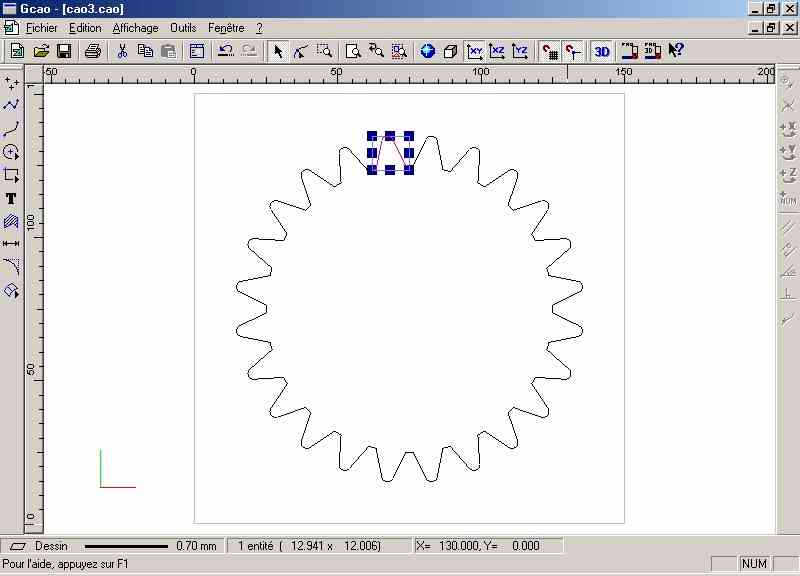

Le dessin de la dent est maintenant terminé. Vous allez procéder à la duplication circulaire de celle-ci afin d’obtenir la totalité de la couronne extérieure du pignon.



• Cliquez sur l’icône "zoom page" pour visualiser la totalité de la surface.

• Sélectionnez l’ensemble de la dent ( mode sélection fenêtre ).

• Cliquez sur le bouton droit de la souris pour appeler le menu contextuel.

• Sélectionnez le sous-menu "rotation".

La fenêtre de rotation apparaîtra à l’écran.

• Dans le champs "angle", saisissez la valeur "15°"

• Cochez les deux cases "montrer le centre de rotation" et "duplication"

• Dans le champs "nombre de duplication" saisissez "23"

• Validez la fenêtre par le bouton "OK"





• Positionnez le pointeur de la souris à la position X = 75 et Y = 75 (centre du pignon).

• Sélectionnez avec le bouton gauche de la souris pour valider le point, puis bouton droit de la souris pour valider le dessin.

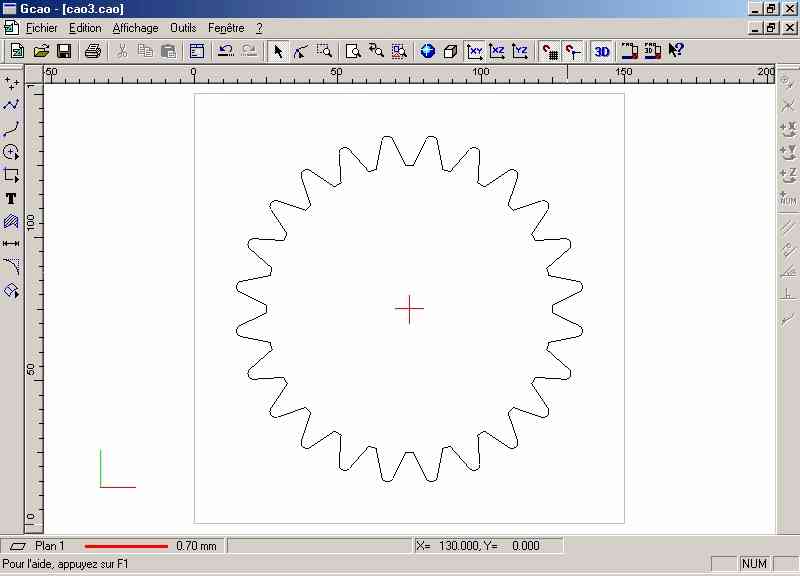

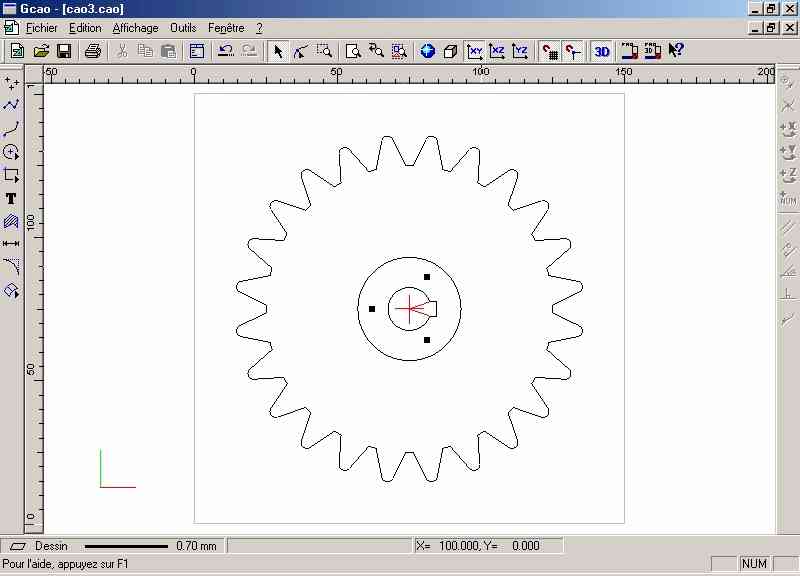

Vous allez maintenant dessiner le trou de l’axe du pignon. Comme vous allez utiliser pour ce faire des droites de construction, vous allez réutiliser le calque
"plan 1".



• Désélectionnez la dent encore sélectionnée.



• Cliquez sur l’icône "propriété".



• Dans l’onglet "dessin", saisissez : la couleur "rouge" et le plan "plan 1" (les autres champs restent inchangés).

• Validez la fonction en cliquant sur "OK".

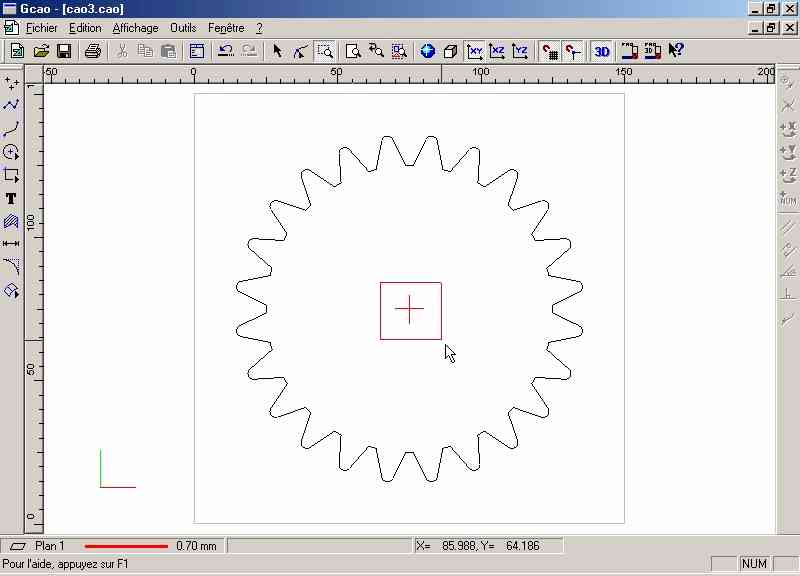

Afin d’avoir toujours le repère du centre du pignon, vous allez tracer une croix pour le matérialiser.

• Cliquez sur l’icône "polyligne"

• Positionnez le pointeur à X = 75 et Y = 70 puis validez par un clic gauche de la souris.

• Positionnez le deuxième point à X = 75 et Y = 80 puis validez par un clic gauche de la souris, puis par un clic droit pour arrêter la construction.

• Positionnez ensuite le pointeur à X = 70 et Y = 75 puis validez par un clic gauche de la souris.

• Positionnez le deuxième point à X = 80 et Y = 75 puis validez par un clic gauche de la souris, puis par un clic droit pour arrêter la construction.

• Afin de pouvoir dessiner le trou d’axe de manière précise, vous allez faire un zoom fenêtre dans la zone concernée.

• Cliquez sur l’icône sélection, désélectionnez le dernier objet dessiné, puis faites le zoom fenêtre.

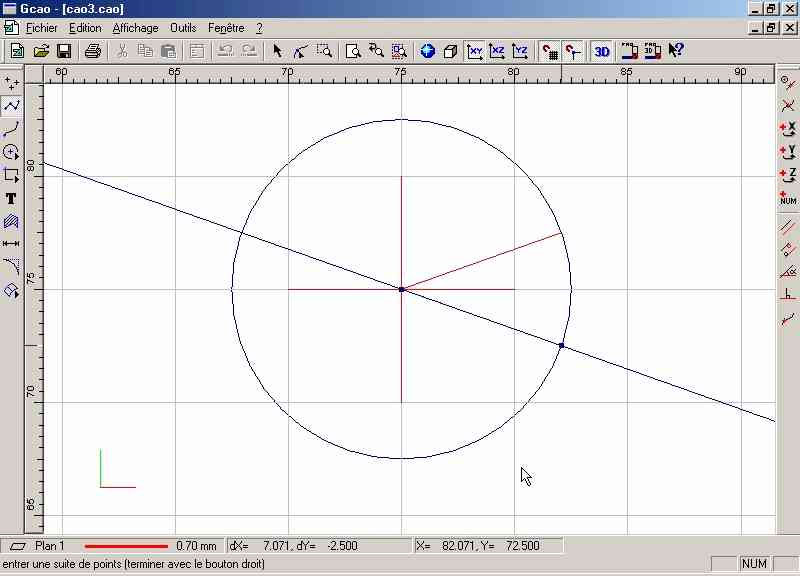

Vous allez maintenant dessiner les deux droites de construction qui vont déterminer l’ouverture du cercle pour le dessin du passage de la clavette.

• Cliquez sur l’icône "polyligne".

• Positionnez le pointeur sur le centre du pignon matérialisé par la croix.

• Cliquez à gauche pour valider le premier point.

• Cliquez sur l’icône "saisie numérique".

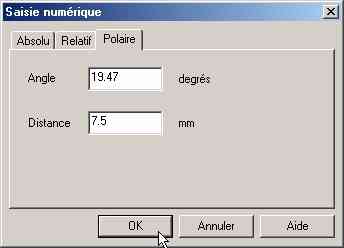

• Dans l’onglet "polaire", saisissez dans le champs : "angle" : 19.47° et dans le champs "distance" : 7.5 mm .

• Validez la fenêtre par le bouton "OK".

• Validez la droite par un clic gauche de la souris puis par un clic droit pour arrêter la construction.

• Répétez cette opération pour dessiner la deuxième droite en saisissant dans le champs "angle" la même valeur en négatif, soit : -19.47°.

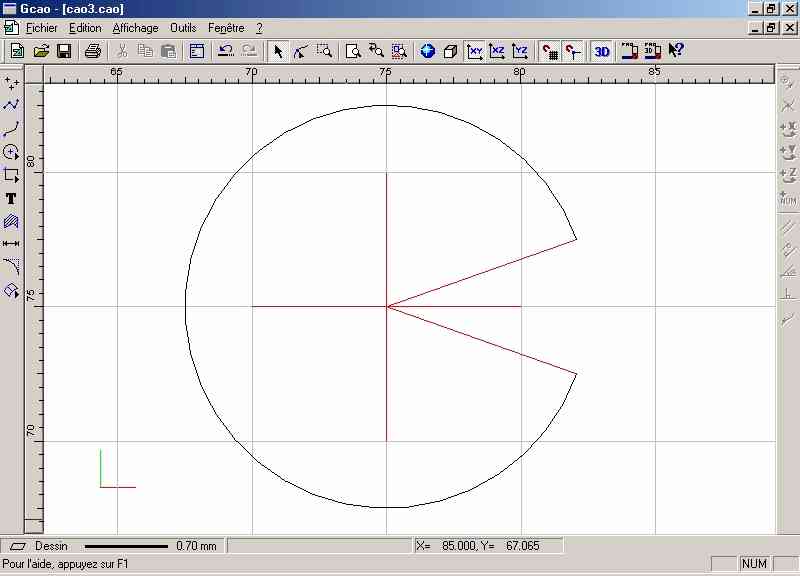

Vous allez maintenant construire l’arc de cercle délimité par les deux droites que vous venez de dessiner.

• Cliquez sur l’icône sélection, puis désélectionnez le dernier objet dessiné.

• Cliquez sur l’icône "propriété".

• Dans l’onglet "dessin", saisissez : la couleur "noir" et le plan "dessin".

• Validez par "OK"

• Cliquez sur l’icône "cercles" puis "arc".



• Activez s’il ne l’est pas l’icône "objet magnétique".

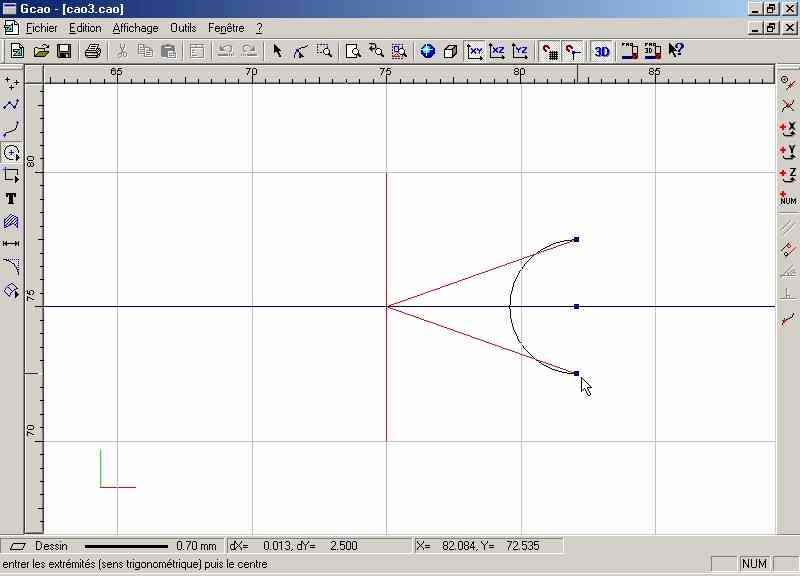

• Construisez l’arc de cercle en cliquant d’abord sur l’extrémité de la droite supérieure, puis en cliquant sur l’extrémité de la droite inférieure. Cliquez ensuite sur le centre du pignon (matérialisé par la croix rouge).



• Validez la construction par un clic sur le bouton droit de la souris.

• Désélectionnez l'arc sélectionné.

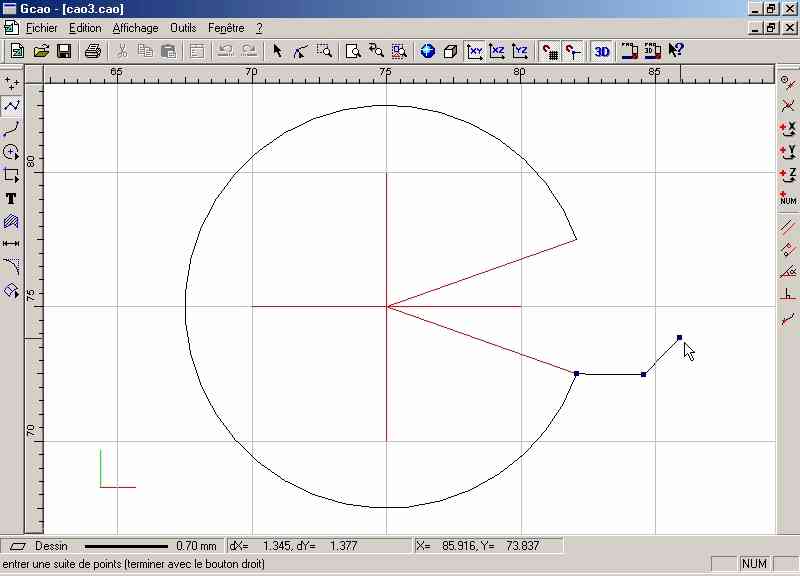

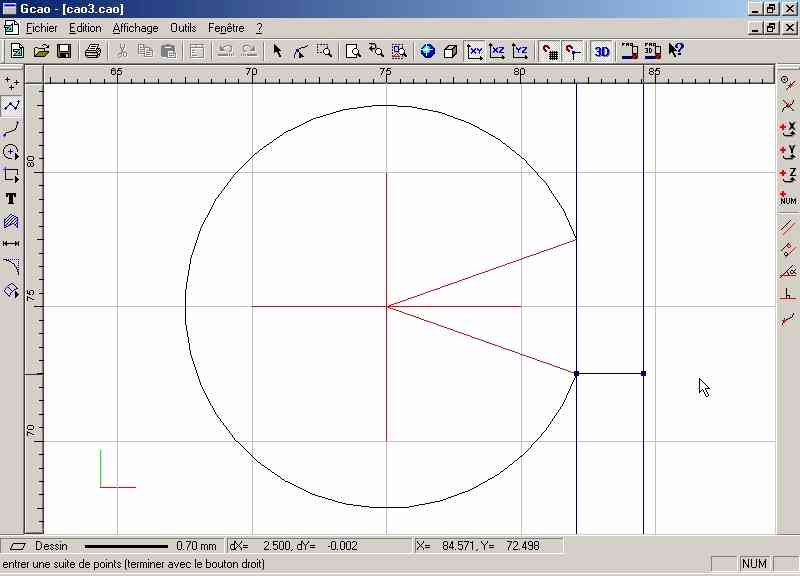

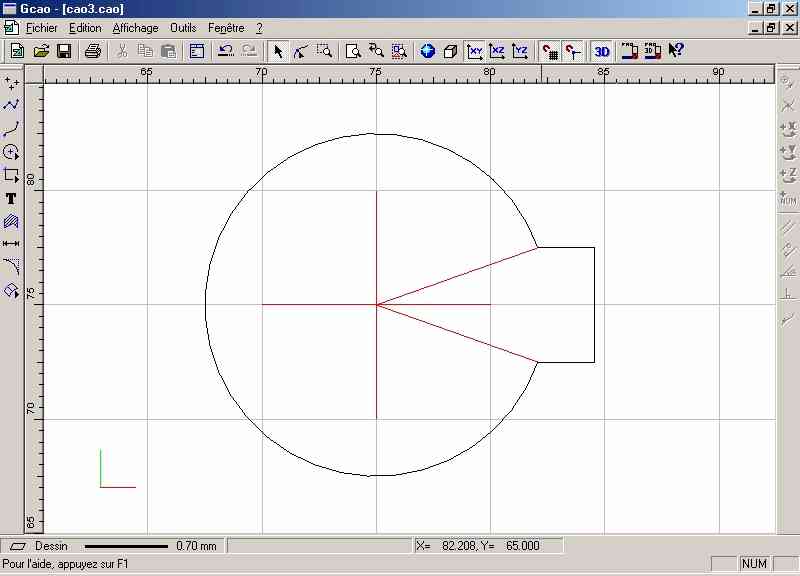

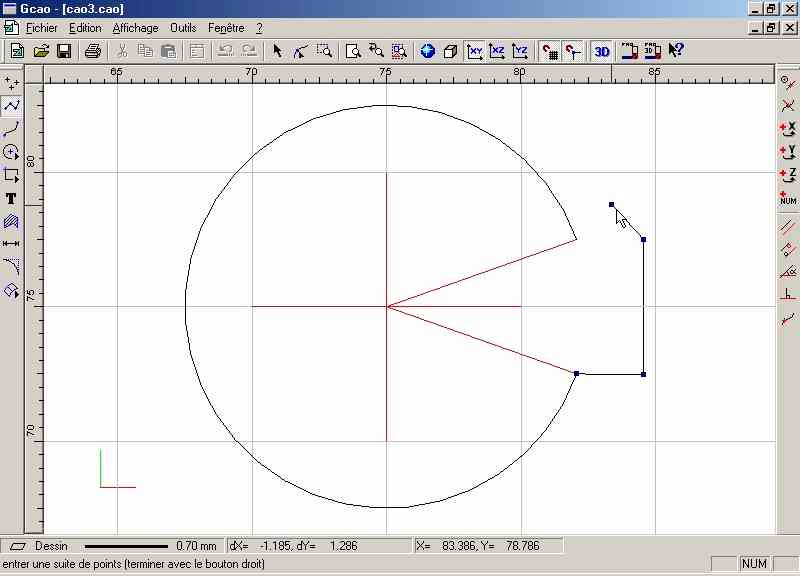

Vous allez maintenant dessiner le passage de la clavette.

• Cliquez sur l’icône polyligne.

• Accrochez-vous sur le point inférieur du cercle puis validez par un clic gauche de la souris.

• Cliquez sur l’icône "saisie numérique" .

• Dans l’onglet "relatif", saisissez la valeur X = 2.5 mm (ne saisissez rien dans les autres champs).

• Validez la fenêtre par "OK"

• La contrainte "X" étant activée, vous allez valider le "Y" en maintenant la droite horizontale (maintenez la touche "shift" enfoncée pour bloquer les déplacements à 15° et ainsi faciliter l’opération).

• Validez le deuxième point par un clic gauche de la souris.







• Cliquez sur l’icône "copie de Y"



• Cliquez sur le point supérieur de l’arc de cercle.

• La contrainte "Y" étant activée, vous allez valider le "X" en maintenant la droite verticale (maintenez la touche "shift" enfoncée pour bloquer les déplacements à 15° et ainsi faciliter l’opération).

• Validez le troisième point par un clic gauche de la souris.

• Accrochez le quatrième point en pointant simplement sur le point supérieur de l’arc de cercle.

• Validez par un clic gauche puis par un clic droit pour arrêter la construction.



Vous allez maintenant dessiner les trois points de perçage de la fixation du pignon

• Cliquez sur l’icône "point"

• Cliquez sur l’icône "saisie numérique"     et, dans l’onglet "absolu", saisissez la valeur : X = 62.25 mm et Y = 75 mm

• Validez la fenêtre par "OK"

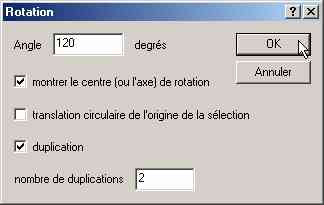

• Validez le point par un clic gauche de la souris.

• Cliquez sur l’icône "sélection" , ce qui provoquera la sélection du premier point ainsi dessiné.

• Cliquez sur le bouton de droite de la souris pour appeler le menu contextuel.

• Sélectionnez le sous menu "rotation.

• La fenêtre de rotation apparaîtra à l’écran.

• Dans le champs "angle", saisissez la valeur "120°"

• Cochez les deux cases "montrer le centre de rotation" et "duplication"

• Dans le champs "nombre de duplication" saisissez "2"

• Validez la fenêtre par le bouton "OK"

• Positionnez le pointeur sur le centre du pignon ( croix rouge ) et validez par un clic gauche de la souris pour valider la position et clic droit pour valider les 3 points.

Les trois point sont dessinés.





• Désélectionnez le premier point encore sélectionné et cliquez sur "zoom page" pour revenir sur la totalité du dessin.

Vous allez maintenant dessiner un cercle concentrique au trou d’axe du pignon afin de déterminer la zone de fixation qui fera l’objet d’un vidage de poche.

• Cliquez sur l’icône "cercle" puis sur "cercle par centre et rayon"



• Pointez le centre du pignon (croix rouge) et validez par un clic gauche.



• Cliquez sur l’icône "saisie numérique"



• Dans l’onglet "polaire", saisissez la valeur : 18 mm dans le champs "distance" (ne saisissez rien dans le champ "Angle").

• Validez par le bouton "OK".

• Validez le cercle par un clic gauche de la souris.

• Cliquez sur l’icône "sélection"    et désélectionnez l’objet sélectionné.

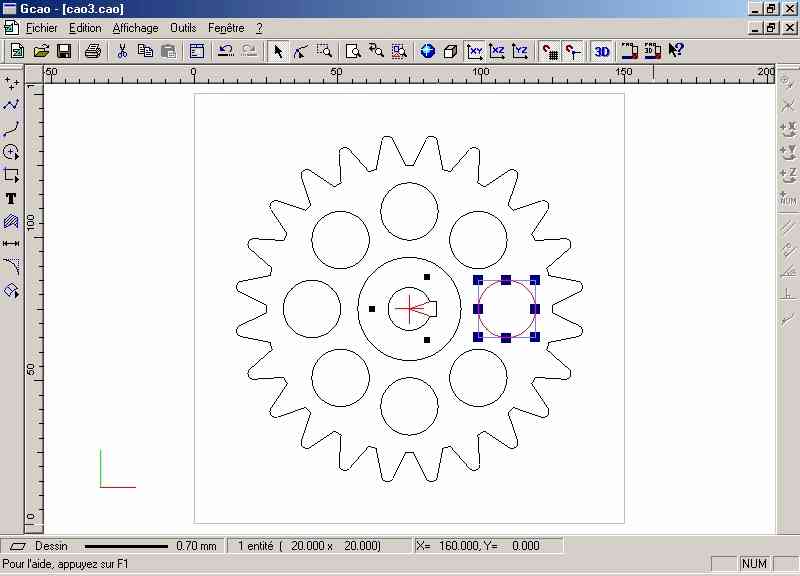

La dernière étape du dessin va être la construction des cercles représentant les trous d’allègement.

• Cliquez sur l’icône "cercle" puis sur "cercle par centre et rayon"

• Cliquez sur l’icône "saisie numérique" et dans l’onglet "absolu", saisissez la valeur : X = 109 et Y = 75.

• Validez par le bouton "OK".

• Validez le point par un clic gauche de la souris.

• Cliquez sur l’icône "saisie numérique"    dans l’onglet "polaire", saisissez la valeur : 10 mm dans le champs "distance" (ne saisissez rien dans le champs "Angle").

• Validez par le bouton "OK".

• Validez le cercle par un clic gauche de la souris.





• Cliquez sur l’icône "sélection"   , le cercle sera sélectionné.

• Cliquez sur le bouton droit de la souris pour appeler le menu contextuel.

• Sélectionnez le sous-menu "rotation".

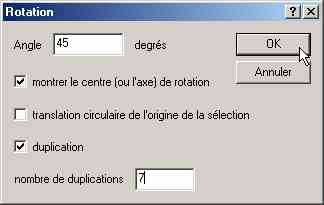

La fenêtre de rotation apparaîtra à l’écran.

• Dans le champs "angle", saisissez la valeur "45°"

• Cochez les 2 cases "montrer le centre de rotation" et "duplication".

• Dans le champs "nombre de duplication", saisissez "7".

• Validez la fenêtre par le bouton "OK".

• Positionnez le pointeur sur le centre du pignon ( croix rouge ) et validez par un clic gauche de la souris pour valider la position et clic droit pour le dessin.

• L’ensemble des cercles est maintenant dessiné.



• Désélectionnez l’objet encore sélectionné.

Les droites de construction n’étant plus utiles maintenant, vous allez les effacer.

• Dans le menu "affichage" cliquez sur le sous menu "calque"

• Dans la fenêtre qui apparaît, décochez le calque "dessin" puis validez par le bouton "OK"

• Maintenant, seul le plan "plan 1" est visible.

• Sélectionnez la totalité des droites de construction du plan 1 et supprimez les.

• Réactivez ensuite le plan "dessin" afin de réafficher le dessin.

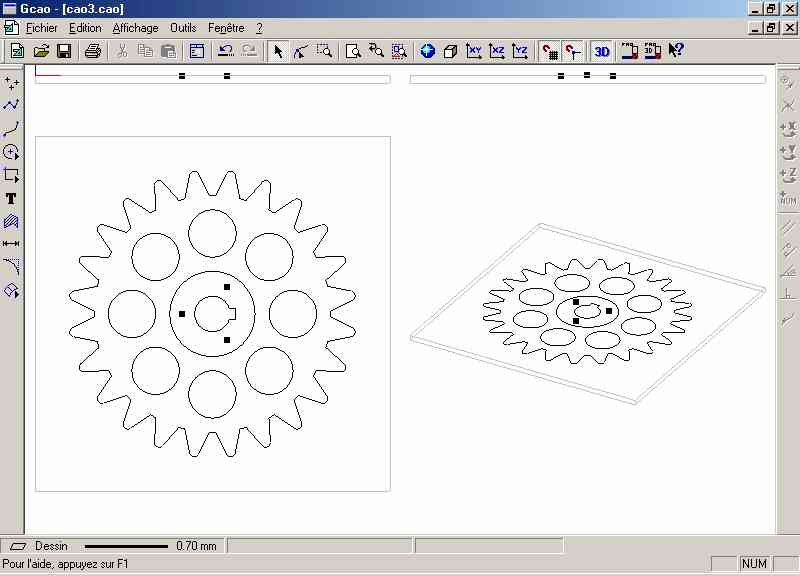

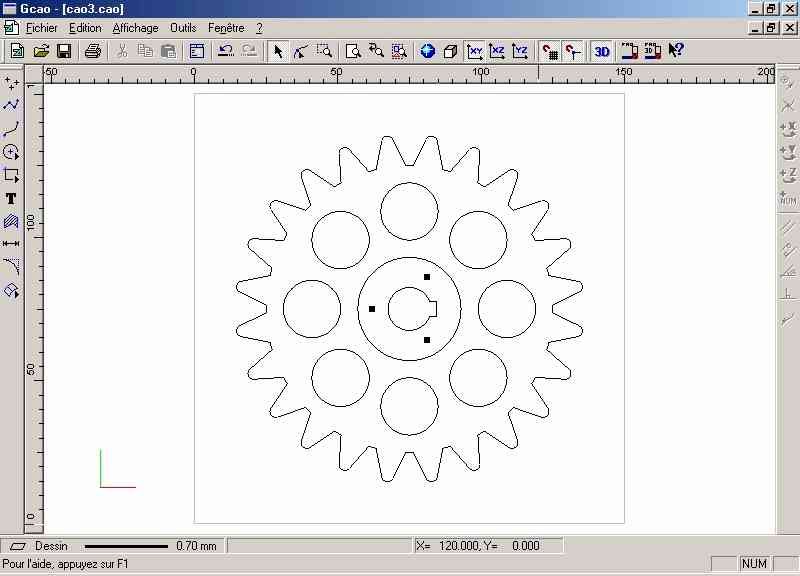

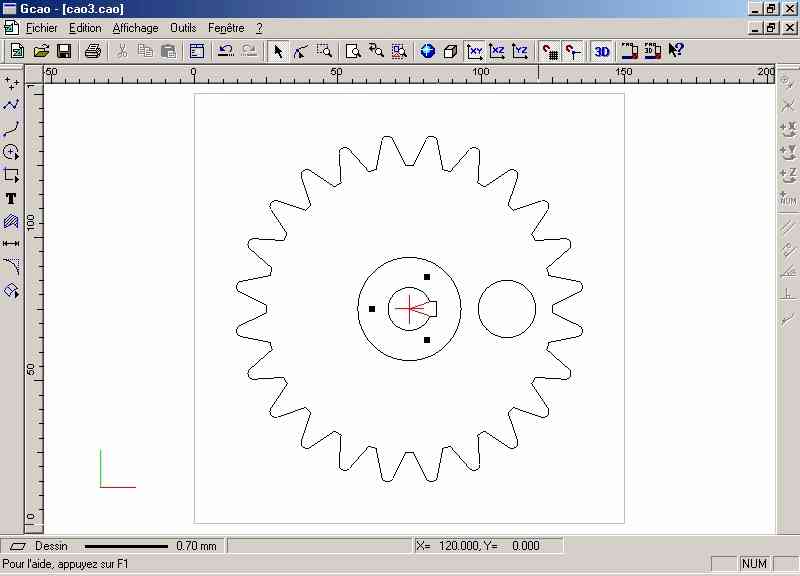

• Votre dessin est maintenant terminé, vous pouvez le visualiser dans différentes vues en créant différentes fenêtres et vous pouvez bien-sûr l’imprimer.

• Une fois ces contrôles effectués vous allez faire les opérations de FAO en cliquant sur l’icône "FAO"
