• Apres avoir lancé la CAO, cliquez sur « fichier nouveau » et saisissez les valeurs suivantes :

X = 180 Y = 130 Z = 2 le pas de la grille sera à : 5 mm. Gardez les autres paramètres par défaut.

• Enregistrez votre fichier en le nommant : EX4.CAO et pensez à l’enregistrer régulièrement.

• Il est normal que vous ne voyiez pas la grille car son affichage n’est visible que si l’espacement est d’au moins 20 pixels; cependant, le fait de ne pas la voir ne veut pas dire qu’elle ne soit pas active, les accrochages et les déplacements incrémentaux sont fonctionnels.

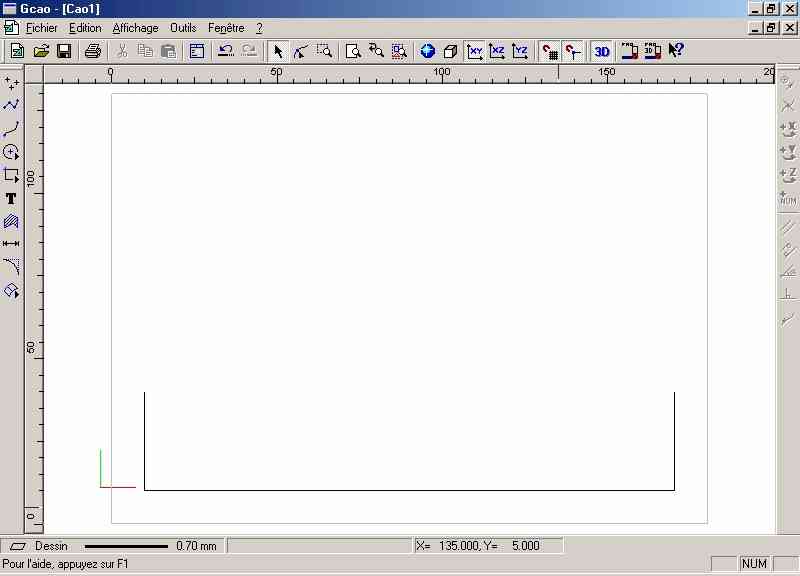

• Vous allez commencer la construction par la base du rapporteur en dessinant une polyligne à trois segments.

• Cliquez sur l’icône « polyligne »

• Cliquez sur l’icône « saisie numérique » ou appuyez sur la touche « enter » (raccourci clavier)

• Sur l’onglet « absolu », saisissez les valeurs : X = 10 Y = 40

• Validez la fenêtre par « OK » puis validez le point par un clic gauche de souris.

• Cliquez sur l’icône « saisie numérique » ou appuyez sur la touche « Ctrl + flèche extérieure » (raccourcis clavier)

• Sur l’onglet « relatif », saisissez les valeurs : X = 0 Y = -30

• Validez la fenêtre par « OK » puis validez le point par un clic gauche de souris.

• Cliquez sur l’icône « saisie numérique » ou appuyez sur la touche « Ctrl + flèche extérieur » (raccourcis clavier)

• Sur l’onglet « relatif » saisissez les valeurs : X = 160 Y = 0

• Validez la fenêtre par « OK », puis validez le point par un clic gauche de souris.

• Cliquez sur l’icône « saisie numérique » ou appuyez sur la touche « Ctrl + flèche extérieure » (raccourci clavier)

• Sur l’onglet « relatif », saisissez les valeurs : X = 0 Y = 30

• Validez la fenêtre par « OK », puis validez le point par un clic gauche de souris.

• Arrêtez la construction par un clic droit de souris.

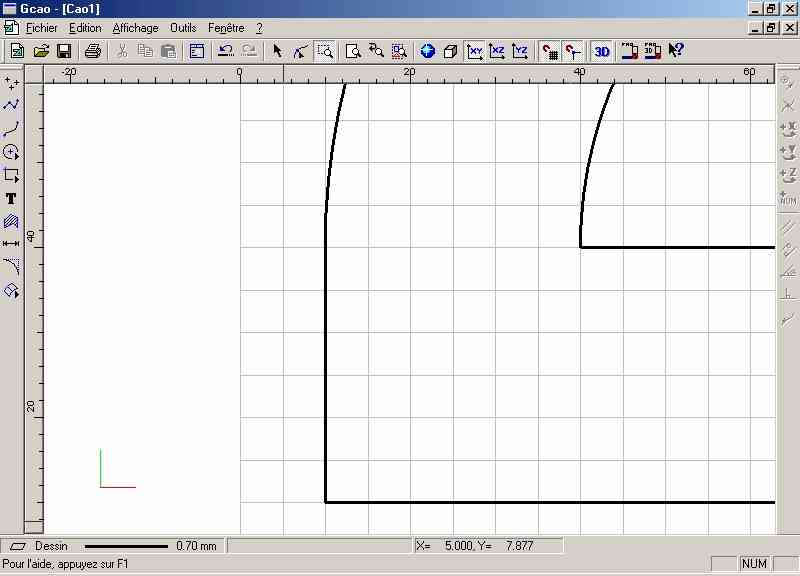

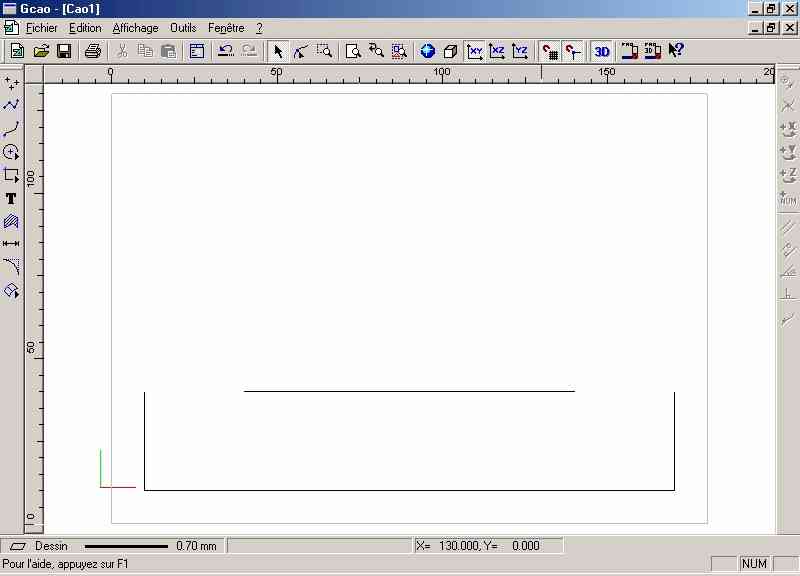

• Vous allez maintenant construire la ligne droite intérieure de la base du rapporteur.

• Toujours avec l’outil « polyligne » cliquez sur la contrainte « copie de Y » puis désignez un des deux points supérieurs de la polyligne que vous venez de dessiner.

• Vous avez donc figé la position Y de votre premier point.

• Cliquez sur l’icône « saisie numérique » ou appuyez sur la touche « enter » (raccourcis clavier)

• Sur l’onglet « absolu », saisissez les valeurs :

X = 40 (la valeur « Y » est déjà figée par la contrainte : « copie de ..).

• Validez la fenêtre par « OK » puis validez le point par un clic gauche de souris.

• Cliquez sur l’icône « saisie numérique » ou appuyez sur la touche « Ctrl + flèche extérieure » (raccourci clavier)

• Sur l’onglet « relatif », saisissez les valeurs : X = 100 Y = 0

• Validez la fenêtre par « OK », puis validez le point par un clic gauche de souris.

• Arrêtez la construction par un clic droit de souris.

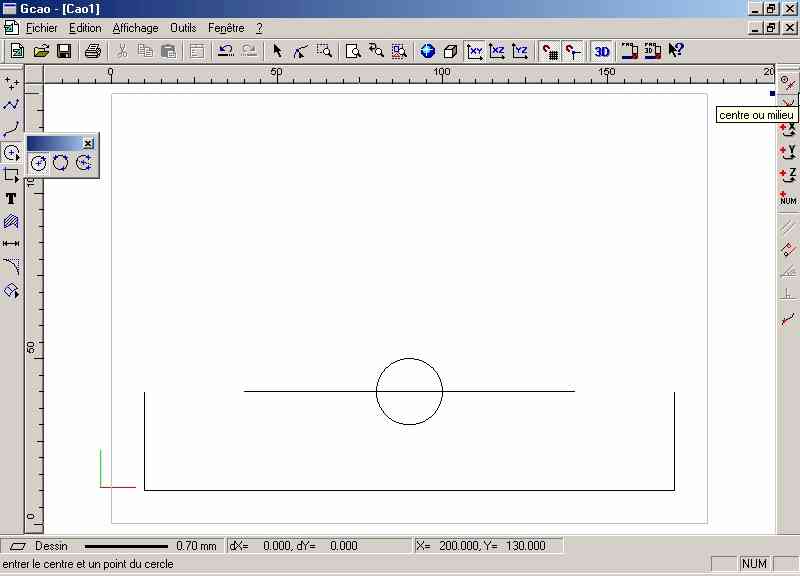

• Vous allez maintenant dessiner un cercle qui traverse cette ligne par son centre afin de construire le bossage intérieur du rapporteur.

• Cliquez sur l’icône « cercle par centre et rayon »

• Cliquez sur la contrainte « centre de.. ou milieu de.. »

• Désignez la droite que vous venez de construire.

• Le point de centre du cercle se placera automatiquement au centre de cette droite.

• Validez-le par un clic gauche.

• Cliquez sur l’icône « saisie numérique » ou appuyez sur la touche « Ctrl + flèche intérieure » (raccourci clavier).

• Sur l’onglet « polaire » saisissez le rayon 10 mm dans le champs distance ( ne saisissez rien dans le champs « angle »).

• Validez la fenêtre par « OK », puis validez le cercle par un clic gauche de souris, puis clic droit.

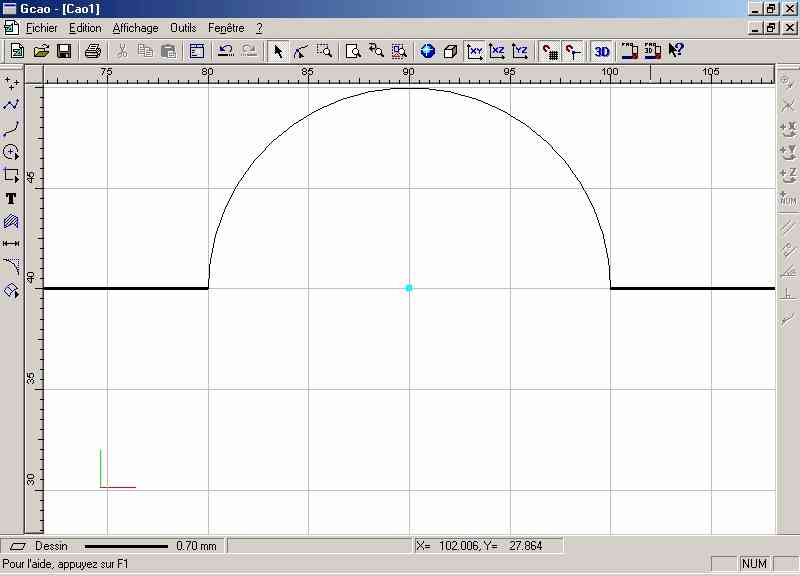

• Afin de ne conserver que la partie haute du cercle, vous allez procéder à une double incision du cercle et de la droite de manière à supprimer les parties inutiles de dessin

• Sélectionnez le cercle.

• Cliquez sur la commande « incision » (sous-menu du menu outils)

• Sélectionnez ensuite dans une même sélection « fenêtre » à la fois la partie basse du cercle et le segment intérieur du cercle.

• Supprimez-les par la touche « supp » du clavier.

• Vous allez maintenant construire les demi-cercles intérieurs et extérieurs du rapporteur.

• Pour cette construction, vous allez utiliser les outils : « arc » et accrochage « objets

magnétiques».

• Cliquez sur l’icône dessin : « arc »

• Positionnez le premier point sur la partie extérieure droite.

• Validez le premier point par un clic gauche de souris (l’accrochage «objets magnétiques» assurera un positionnement parfait)

• Positionnez le deuxième point sur la partie extérieure gauche.

• Validez le deuxième point par un clic gauche de souris.

• Positionnez le troisième point (centre) à la même position de « Y » que les deux précédents (la grille magnétique permet de se caler très facilement).

• Validez le troisième point par un clic gauche de souris.

• Procédez exactement de la même manière pour construire le demi-cercle intérieur.

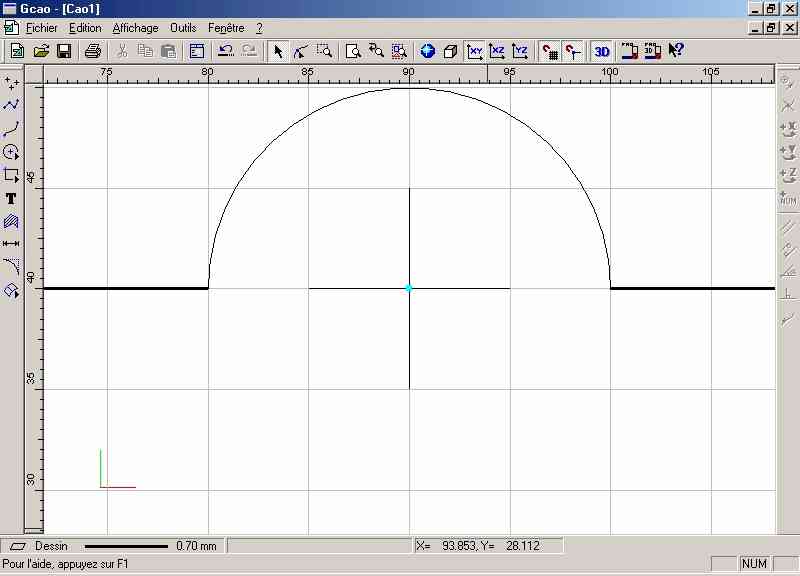

• Vous allez maintenant dessiner le trou de centre et le viseur du rapporteur.

• Cliquez sur l’icône « points »

• Cliquez sur la contrainte « centre de.. ou milieu de.. »

• Désignez l’un des trois arcs de cercle.

• Le point se placera automatiquement sur la position du centre.

• Validez cette position par un clic gauche de souris.

• Vous allez maintenant positionner ce point sur un plan différent.

• Cliquez à droite sur la souris (vous revenez en mode sélection et le point est sélectionné)

• Re-cliquez à droite sur la souris pour appeler le menu contextuel.

• Cliquez sur « propriété » puis sur l’onglet « dessin »

• Sélectionnez : couleur : cyan, épaisseur 1mm et plan 1.

• Validez par le bouton « OK »

• Afin de dessiner plus facilement le viseur, faites un zoom dans la zone du centre du rapporteur, cela permettra entre autre de voir la grille.

• Vous allez tracer le viseur de 10mm par 10mm en vous appuyant sur la grille.

• Cliquez sur l’icône « polyligne »

• Dessinez une ligne verticale et horizontale de 10mm chacune passant par le point de centre.

• Vous pouvez quitter le mode zoom en cliquant sur zoom page.

• Vous allez maintenant dessiner la graduation horizontale.

• Faites un zoom fenêtre sur l’angle inférieur gauche.

• Vous allez changer de plan et de couleur pour le dessin de la graduation.

• Cliquez sur l’icône « propriétés » ou cliquez sur le bouton droit de la souris (attention: aucun objet ne doit être sélectionné à ce moment là.

• Dans l’onglet « dessin », choisissez : couleur bleu, épaisseur 0.18, plan 2.

• Ce sont ces paramètres qui seront utilisés maintenant par défaut, ils apparaissent dans la barre d’informations (barre horizontale en bas de l’écran).

• Cliquez sur l’icône « polyligne ».

• Cliquez sur l’icône « saisie numérique » ou appuyez sur la touche « enter » (raccourci clavier).

• Sur l’onglet « absolu », saisissez les valeurs : X = 11 Y = 11

• Validez la fenêtre par « OK » puis validez le point par un clic gauche de souris.

• Cliquez sur l’icône « saisie numérique » ou appuyez sur la touche « Ctrl + flèche extérieure » (raccourci clavier).

• Sur l’onglet « relatif », saisissez les valeurs : X = 0 Y = 1.5

• Validez la fenêtre par « OK » puis validez le point par un clic gauche de souris.

• Arrêtez la construction par un clic droit de souris.

• Vous allez maintenant procéder à quatre duplications.

• Cliquez à droite sur la souris (vous revenez en mode sélection et le segment est sélectionné)

• Re-cliquez à droite sur la souris pour appeler le menu contextuel.

• Cliquez sur « translation »

• Saisissez : X = 1 Y = 0

• Validez la duplication et saisissez « 4 »

• Validez la fenêtre par « OK »

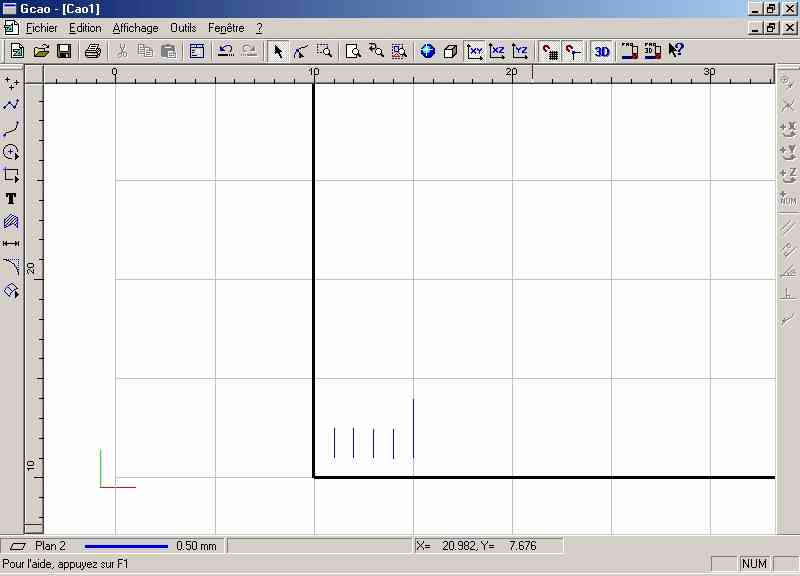

• Les cinq premières graduations sont maintenant dessinées, vous allez rallonger la dernière graduation de 1.5 mm.

• Pour effectuer cette opération, vous allez utiliser l’édition points.

• Sélectionnez la dernière graduation (5 mm).

• Cliquez sur l’icône « édition points »

• Deux petits carrés bleus apparaissent aux extrémités du segment.

• Cliquez sur le point du haut.

• Cliquez à droite sur la souris pour appeler le menu contextuel.

• Cliquez sur « saisie numérique »

• Dans l’onglet relatif, saisissez : X = 0 Y = 1.5

• Validez par le bouton « OK »

• La graduation a été augmentée et mesure maintenant 3mm.

• Afin d’obtenir la graduation horizontale complète, vous allez maintenant dupliquer les cinq graduations que vous venez de dessiner sur toute la longueur du rapporteur.

• Revenez en mode « sélection objet »

• Sélectionnez les cinq graduations.

• Cliquez à droite sur la souris pour appeler le menu contextuel.

• Cliquez sur « translation »

• Saisissez : X = 5 Y = 0

• Validez la duplication et saisissez « 31 »

• Validez la fenêtre par « OK »

• Quittez le mode zoom en cliquant sur zoom page.

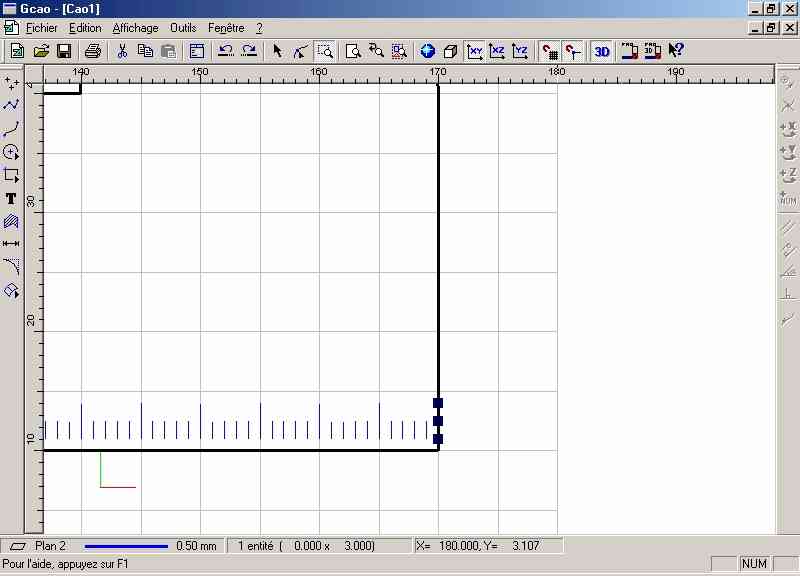

• La graduation horizontale est maintenant dessinée, mais il vous faut supprimer la dernière graduation qui est superposée au tracé du bord droit.

• Faites un zoom fenêtre sur le bord inférieur droit.

• Sélectionnez la dernière graduation en faisant une sélection fenêtre sur le bord droit du dessin (attention, elle n’est pas visible car superposée à la polyligne représentant le bord droit.)

• Une fois la graduation sélectionnée, supprimez la.

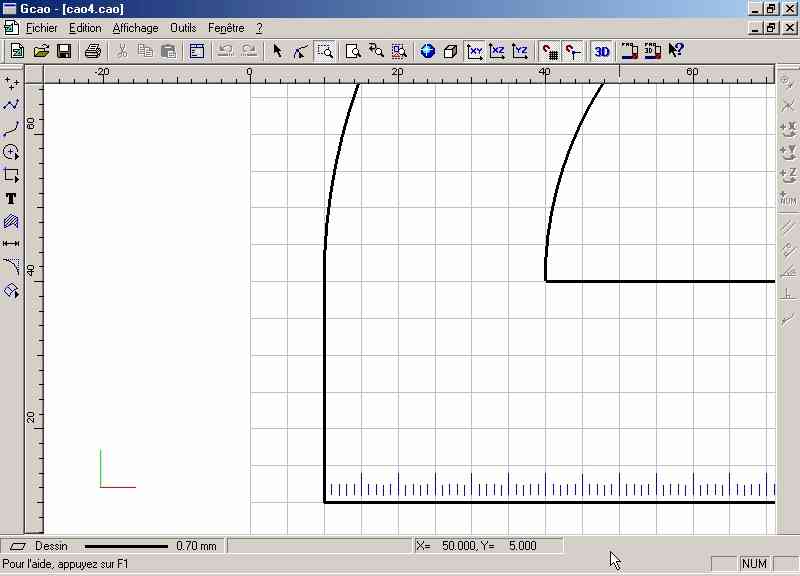

• Vous allez maintenant dessiner la graduation angulaire extérieure.

• Quittez le mode zoom en cliquant sur zoom page.

• Faites un zoom fenêtre sur le bord gauche au début de l’arrondi.

• Comme pour la graduation horizontale, vous allez procéder par le dessin des cinq premières graduations, puis par l’allongement de la cinquième et la duplication polaire de l’ensemble.

• Cliquez sur l’icône « polyligne »

• Cliquez sur l’icône « saisie numérique » ou appuyez sur la touche « enter » (raccourci clavier)

• Sur l’onglet « absolu » saisissez les valeurs : X = 11 Y = 40

• Validez la fenêtre par « OK » puis validez le point par un clic gauche de souris.

• Cliquez sur l’icône « saisie numérique » ou appuyez sur la touche « Ctrl + flèche extérieure » (raccourci clavier)

• Sur l’onglet « relatif », saisissez les valeurs : X = 1.5 Y = 0

• Validez la fenêtre par « OK » puis validez le point par un clic gauche de souris.

• Arrêtez la construction par un clic droit de souris.

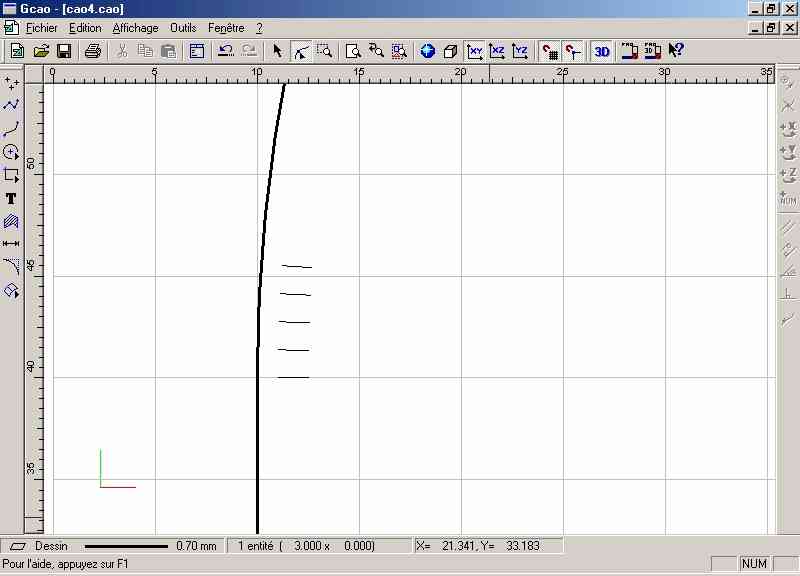

• Vous allez maintenant procéder à quatre duplications polaires.

• Cliquez à droite sur la souris (vous revenez en mode sélection et le segment est sélectionné).

• Sortez du mode zoom en cliquant sur « zoom page »

• Cliquez à droite sur la souris pour appeler le menu contextuel.

• Cliquez sur rotation.

• Saisissez la valeur « -1° » dans le champs "angle", validez la coche « montrez le centre », puis la coche « duplication » et saisissez : 4 duplications.

• Validez la fenêtre par « OK ».

• Vous allez maintenant désigner le centre de la rotation qui est le point de centre du rapporteur du vous avez dessiné précédemment.

• Cliquez sur le point de centre (l’accrochage magnétique facilite l’action) puis clic droit.

• Les quatre duplications sont effectuées.

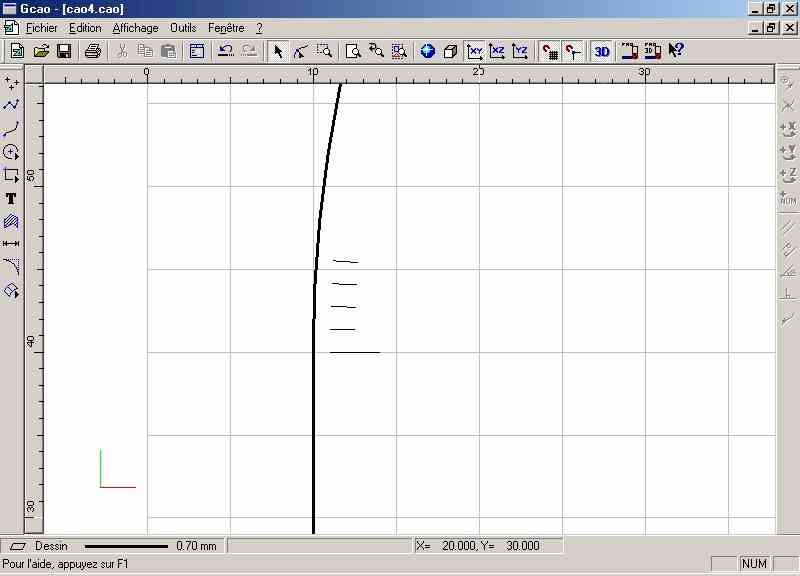

• Revenez en mode zoom dans la zone des cinq premières graduations.

• Comme pour les graduations horizontales, vous allez allonger la première graduation de 1.5mm en utilisant la fonction: « édition de points »

• Sélectionnez la première graduation en mode « édition de point » puis sélectionnez le point à droite.

• Cliquez à droite sur la souris pour appeler le menu contextuel.

• Cliquez sur « saisie numérique »

• Dans l’onglet relatif saisissez : X = 1.5 Y = 0

• Validez par le bouton « OK »

• La graduation a été augmenté et mesure maintenant 3mm.

• Afin d’obtenir la graduation angulaire complète, vous allez maintenant dupliquer les cinq graduations que vous venez de dessiner sur les 180° du rapporteur.

• Revenez en mode « sélection objet »

• Sélectionnez les cinq graduations.

• Quittez le mode zoom et revenez en mode page

• Cliquez à droite sur la souris pour appeler le menu contextuel.

• Cliquez sur rotation.

• Saisissez la valeur « -5° » dans le champs "angles", validez la coche « montrez le centre », puis la coche « duplication » et saisissez : 36 duplications.

• Validez la fenêtre par « OK »

• Vous allez maintenant désigner le centre de la rotation qui est le point de centre du rapporteur que vous avez dessiné précédemment.

• Cliquez sur le point de centre (l’accrochage magnétique facilite l’action) puis cilc droit.

• Les 36 duplications sont effectuées.

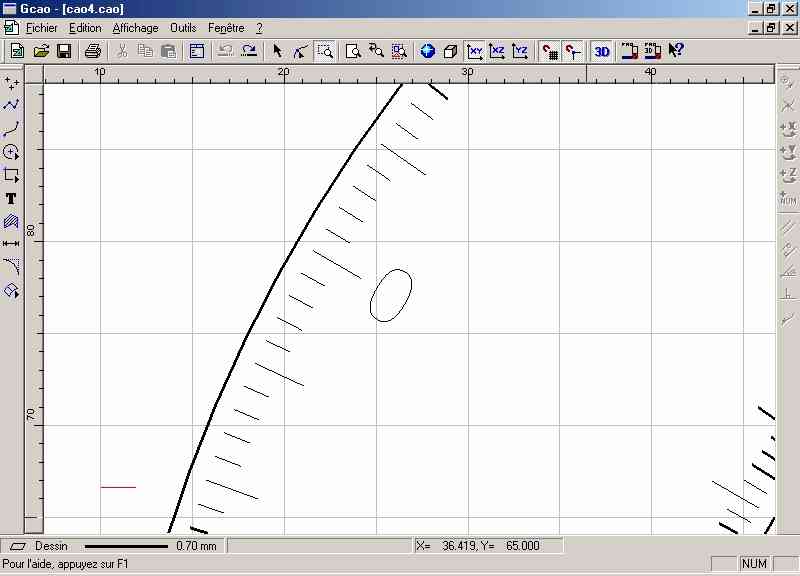

• Vous allez maintenant faire un zoom sur la partie droite afin de supprimer les quatre graduations dépassant les 180°.

• Faites un zoom fenêtre sur la zone droite.

• Sélectionnez les quatre graduations en trop.

• Supprimez-les par la touche « supp » du clavier.

• Quittez le mode zoom et revenez en mode page.

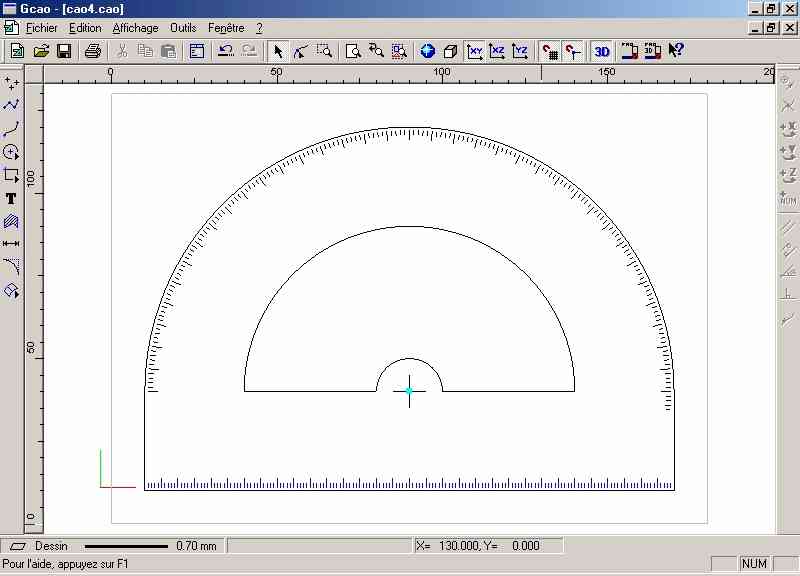

• Vous allez maintenant dessiner la graduation angulaire intérieure en procédant exactement de la même manière que pour la graduation extérieure.

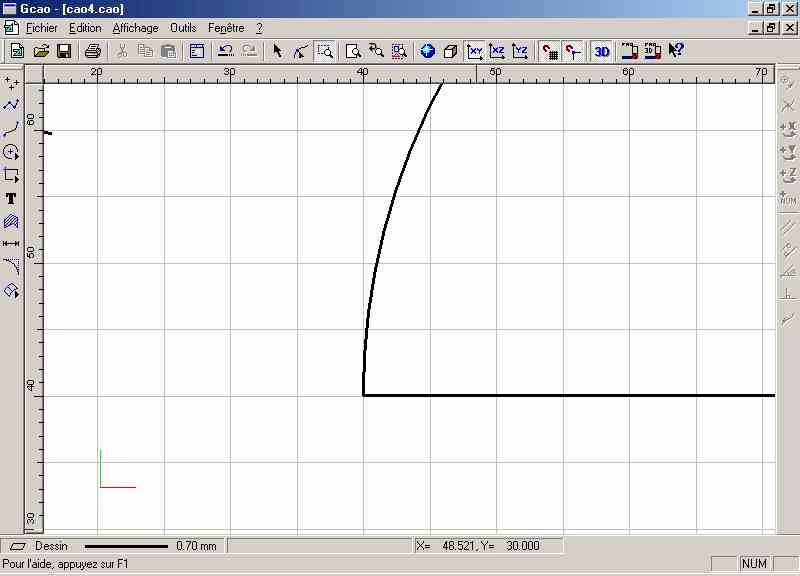

• Faites un zoom sur la partie gauche et intérieur du rapporteur.

• Cliquez sur l’icône « polyligne ».

• Cliquez sur l’icône « saisie numérique » ou appuyez sur la touche « enter » (raccourci clavier)

• Sur l’onglet « absolu », saisissez les valeurs : X = 39 Y = 40

• Validez la fenêtre par « OK » puis validez le point par un clic gauche de souris.

• Cliquez sur l’icône « saisie numérique » ou appuyez sur la touche « Ctrl + flèche extérieure » (raccourcis clavier)

• Sur l’onglet « relatif » saisissez les valeurs : X = -1.5 Y = 0

• Validez la fenêtre par « OK » puis validez le point par un clic gauche de souris.

• Arrêtez la construction par un clic droit de souris.

• Répétez ensuite les mêmes opérations que pour les graduations extérieures (duplication par quatre, allongement du premier segment, duplication des cinq graduations, suppression des graduations excédentaires).

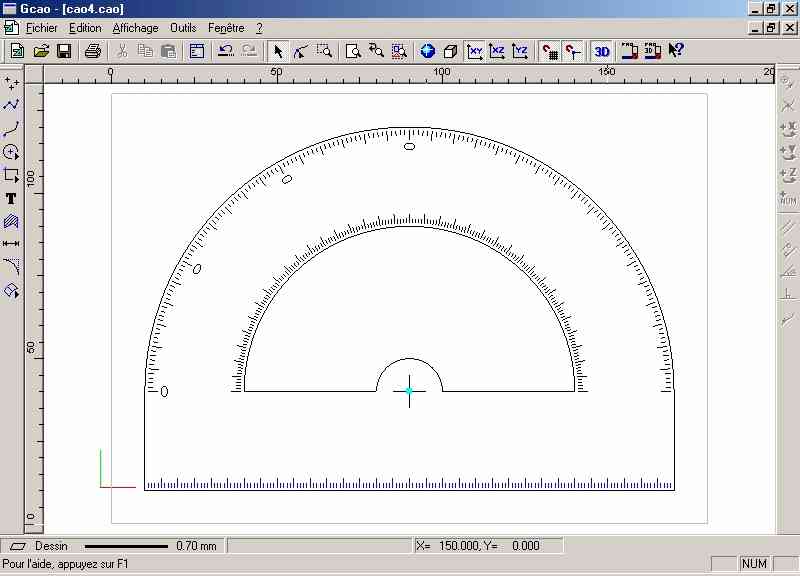

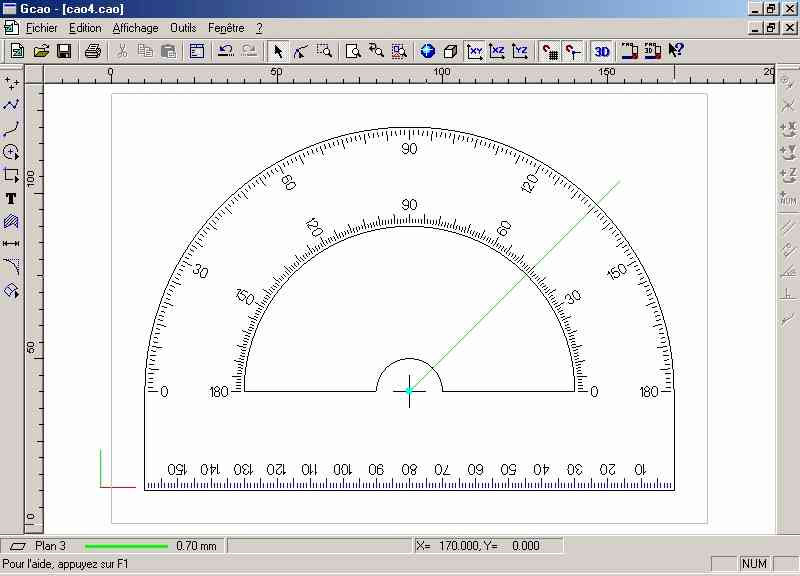

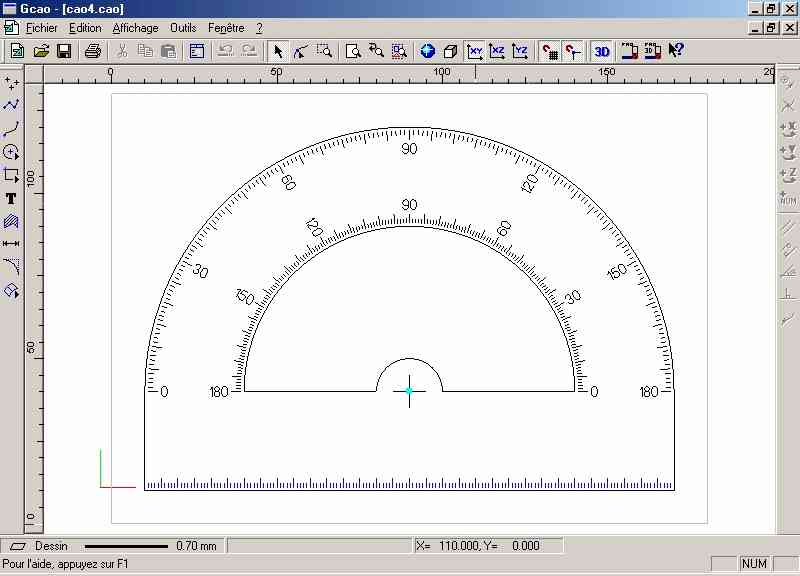

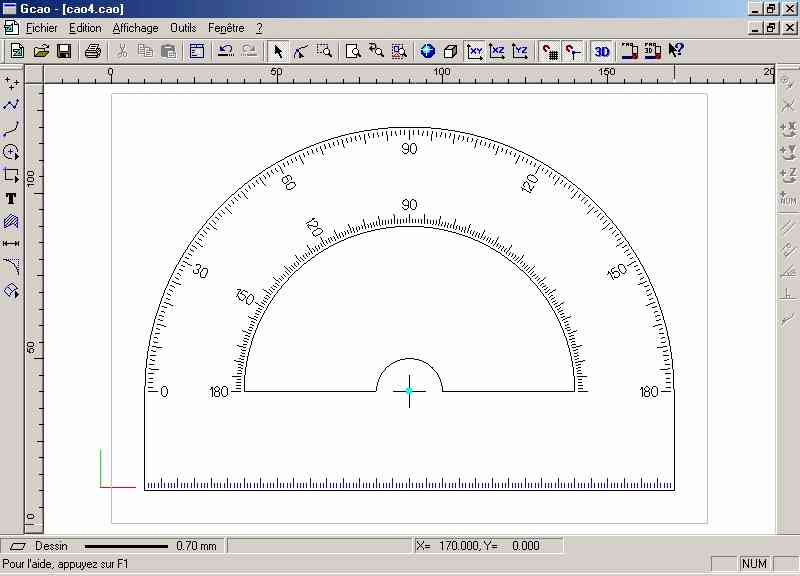

• Vous allez maintenant dessiner les chiffres des valeurs angulaires tous les trente degrés, vous utiliserez aussi pour cette construction la duplication/rotation.

• Vous allez commencer par les valeurs extérieures.

• Faites un zoom sur le coté gauche en bas à la hauteur de la première graduation.

• Vous allez maintenant ajuster la taille et la police de caractères.

• En prenant garde qu’aucun objet ne soit sélectionné, cliquez sur l’icône « propriétés » ou appuyez sur la touche « enter » (raccourci clavier)

• La fenêtre de propriétés apparaît.

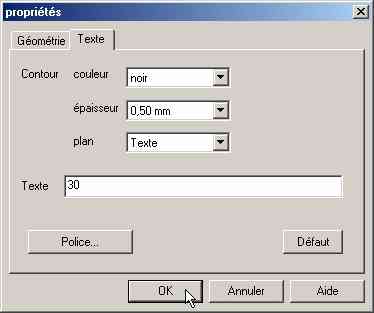

• Dans l’onglet « texte » cliquez sur le bouton « police ».

• Choisissez la police « Charly Standard » (qui doit être celle par défaut)

• Puis passez la taille à : 3 mm.

• Validez la fenêtre « texte » par « OK » puis la fenêtre « propriétés » par « OK ».

• Cliquez sur l’icône « édition texte »

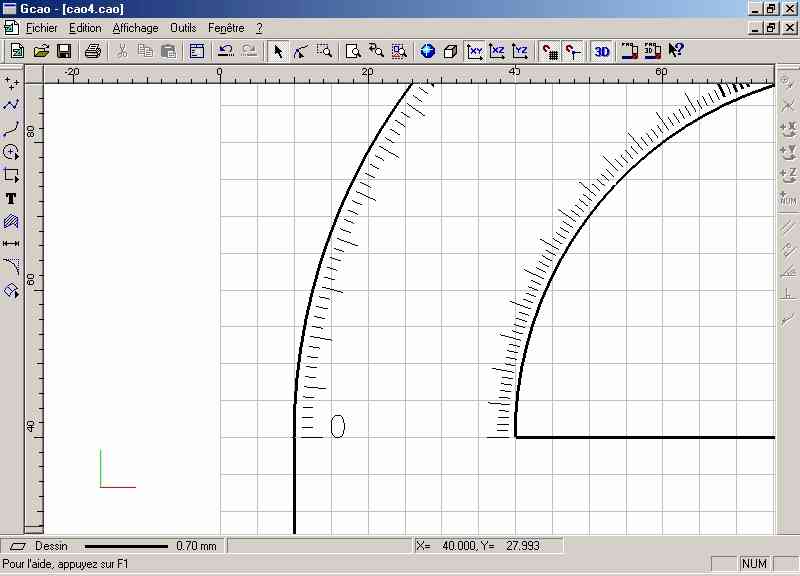

• Puis placez le pointeur de la souris à la position :

X = 15 Y = 40

• Vous pouvez utiliser les saisies numériques mais avec le zoom et l’accrochage grille, l’opération est facile grâce à l’indication des coordonnées absolues et relatives dans la barre horizontale du bas de l’écran.

• Cliquez sur le bouton de gauche de la souris.

• Saisissez « 0 » dans la fenêtre puis validez par « OK » puis clic droit.

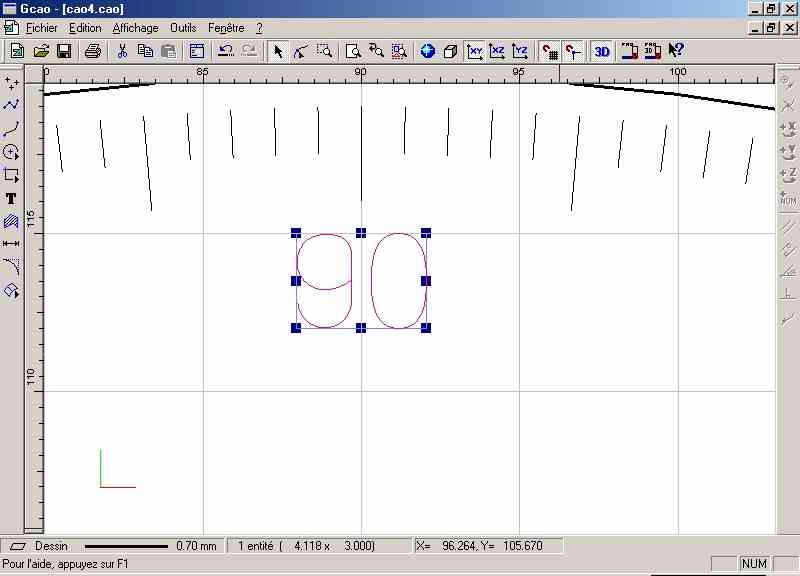

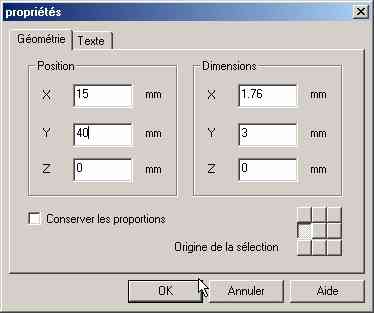

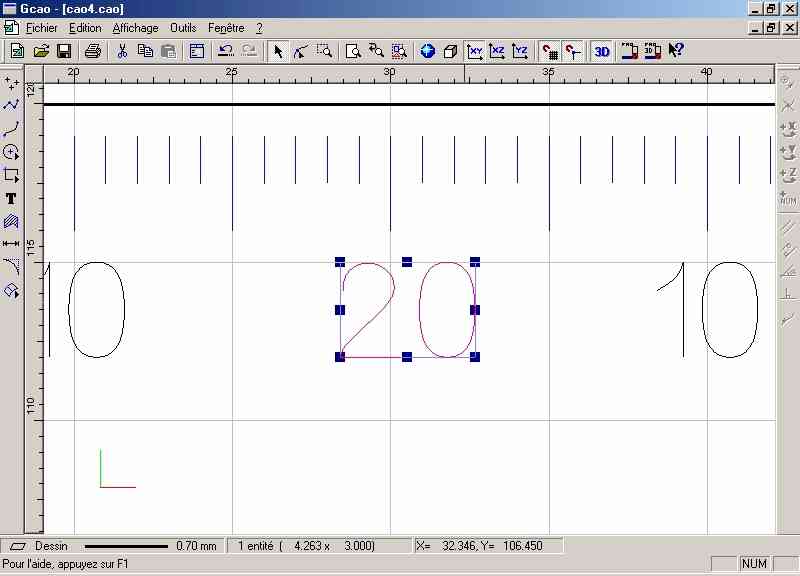

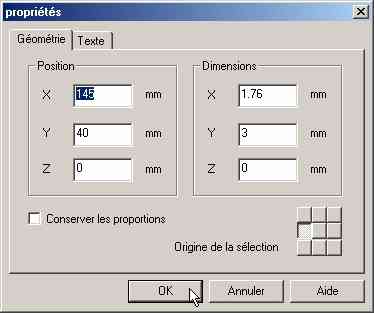

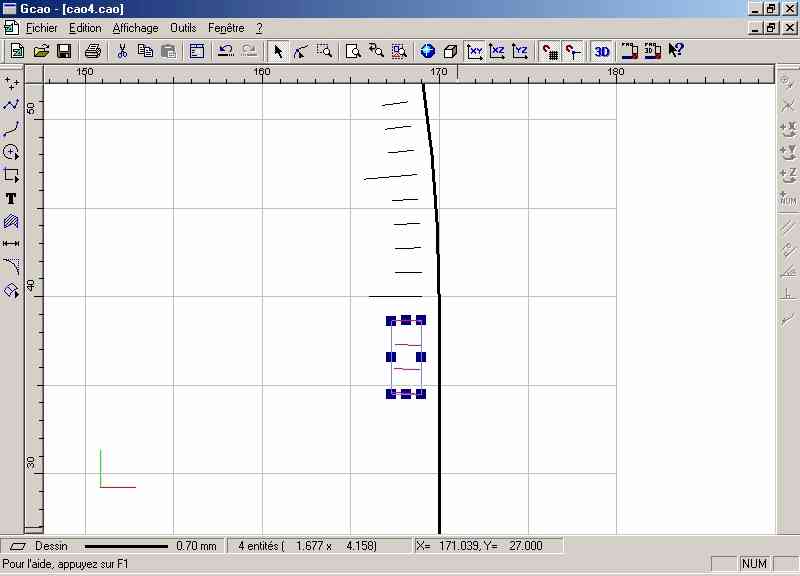

• Vous allez maintenant procéder au centrage correct de ce texte, cette opération sera faite dans le menu contextuel « propriété »

• Sélectionner l’objet.

• Cliquez à droite sur la souris pour appeler le menu contextuel.

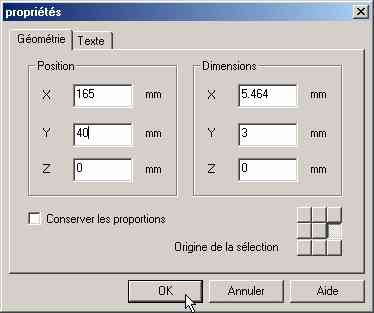

• Cliquez sur « propriétés »

• Positionnez le bouton "Origine Sélection" sur le point milieu/gauche

• Saisissez dans les valeurs "Positions" X=15 Y=40

• Validez par OK.

• La valeur 0° est maintenant parfaitement centrée, vous allez procéder à la duplication de ce nombre.

• Quittez le mode zoom et revenez en mode page.

• Sélectionnez le 0

• Clic droit pour appeler le menu contextuel.

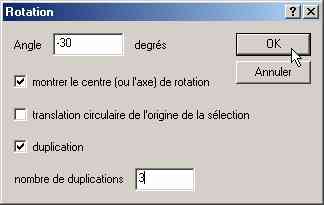

• Cliquez sur rotation

• Saisissez les valeurs -30° dans le champs "Angle", validez la coche "Montrer le centre", puis la coche "Duplication" et saisissez : 3 duplications (la valeur 0 est déjà faite).

• Vous allez maintenant designer le centre de rotation qui est le point de centre du rapporteur.

• Clic droit pour valider la rotation.

• Vous allez maintenant sélectionner chaque texte afin de lui donner la bonne valeur; soit 30°, 60° et 90°.

• Désélectionnez l’objet sélectionné (en cliquant sur le bouton de gauche de la souris dans une zone non dessinée) puis faite un zoom sur l’emplacement : 30°.

• Sélectionnez le chiffre (0) à l’emplacement «30° »

• Sélectionnez le chiffre (0) à l’emplacement «30°».

• Cliquez à droite sur la souris pour appeler le menu contextuel.

• Cliquez sur propriété, puis dans l’onglet « texte » saisissez le nombre « 30 » dans le champs « texte »

• Validez la fenêtre par « OK ».

• La nombre « 30 » a remplacé le chiffre « 0 ».

• Procédez de la même manière pour les valeurs : 60° et 90°

• Afin de faciliter la lecture, vous allez effectuer une rotation de 90° sur le nombre «90».

• Faites un zoom à l’emplacement du « 90° » puis sélectionnez le nombre «90».

• Cliquez à droite sur la souris pour appeler le menu contextuel.

• Cliquez sur « propriétés »

• Positionnez le bouton « origine sélection » sur le point : milieu.

• Validez par « OK ».

• Cliquez à droite sur la souris pour appeler le menu contextuel.

• Sélectionnez : « rotation ».

• Saisissez la valeur : « 90° »

• Ne validez pas les boutons : « montrer le centre » et « duplication »

• Validez la fenêtre par « OK »

• Le nombre « 90 » est maintenant horizontal mais il est légèrement décallé sur le bas. Vous allez le remonter en faisant un déplacement à la souris, (le cadre de sélection étant magnétisé sur la grille, l’opération sera facile et précise).

• Positionnez le curseur sur l’un des contours du nombre.

• Déplacez l’objet vers le haut en maintenant le bouton gauche de la souris en appui jusqu’a l’accrochage du cadre de sélection sur le pas de la grille immédiatement au dessus.

• Relâchez la souris et désélectionnez l’objet, il est maintenant bien positionné.

• A l’aide de la même méthode, vous allez maintenant dessiner les trois valeurs manquantes de la graduation extérieure, soit : 120°, 150° et 180°.

• Revenez en zoom « page » puis faites un zoom sur le bas à droite à l’emplacement du : 180°.

• Cliquez sur l’icône « édition texte »

• Puis, placez le pointeur à un endroit quelconque de l’écran.

• Cliquez sur le bouton gauche de la souris.

• Saisissez « 180 » dans la fenêtre puis validez par « OK ».

• Vous allez maintenant procéder au centrage correct de ce texte, cette opération sera faite dans le menu contextuel « propriété »

• Cliquez sur le bouton de droite pour quitter le mode « saisie » et sélectionnez l’objet.

• Re-cliquez à droite sur la souris pour appeler le menu contextuel.

• Cliquez sur « propriétés »

• Positionnez le bouton « origine sélection » sur le point : milieu / droit.

• Saisissez dans les valeurs « positions » X = 165 Y = 40

• Validez par « OK ».

• La valeur « 180° » est maintenant parfaitement positionnée et centrée, vous allez procéder à la duplication polaire de ce nombre.

• Quittez le mode zoom et revenez en mode page

• Cliquez à droite sur la souris pour appeler le menu contextuel.

• Cliquez sur rotation.

• Saisissez la valeur « 30° » dans le champs "angle", validez la coche « montrez le centre », puis la coche « duplication » et saisissez : 2 duplications (la valeur « 90° » est déjà faite !).

• Validez la fenêtre par « OK »

• Vous allez maintenant désigner le centre de la rotation qui est le point de centre du rapporteur du vous avez dessiné précédemment, puis clic droit.

• Cliquez sur le point de centre (l’accrochage magnétique facilite l’action).

Les 2 duplications sont effectuées.

• Comme précédemment, vous allez sélectionner tour à tour les deux duplications afin de leurs donner les bonnes valeurs soit : 150° et 120°.

• Vous allez procéder exactement de la même manière pour les graduations angulaires intérieures en inversant le sens.

• Faites un zoom fenêtre en bas et à gauche du rapporteur.

• Cliquez sur l’icône « édition texte »

• Puis placez le pointeur à un endroit quelconque de l’écran.

• Cliquez sur le bouton gauche de la souris.

• Saisissez « 180 » dans la fenêtre puis validez par « OK ».

• Vous allez maintenant procéder au centrage correct de ce texte, cette opération sera faite dans le menu contextuel « propriété »

• Cliquez sur le bouton de droite pour quitter le mode « saisie » et sélectionnez l’objet.

• Re-cliquez à droite sur la souris pour appeler le menu contextuel.

• Cliquez sur « propriétés »

• Positionnez le bouton « origine sélection » sur le point : milieu / droit.

• Saisissez dans les valeurs « positions » X = 35 Y = 40

• Validez par « OK ».

• Comme pour les graduations extérieures, faites les trois duplications ainsi que le positionnement horizontal de la valeur : « 90° » en utilisant les mêmes méthodes précédemment décrites (n’oubliez pas de redonner les bonnes valeurs à chaque nombre)

• Vous allez créer maintenant les graduations intérieures droites.

• Faites un zoom fenêtre en bas et à droite du rapporteur.

• Cliquez sur l’icône « édition texte »

• Puis placez le pointeur à un endroit quelconque de l’écran.

• Cliquez sur le bouton de gauche de la souris.

• Saisissez « 0 » dans la fenêtre puis validez par « OK ».

• Vous allez maintenant procéder au centrage correct de ce texte, cette opération sera faite dans le menu contextuel « propriété »

• Cliquez sur le bouton de droite pour quitter le mode « saisie » et sélectionnez l’objet.

• Re-cliquez à droite sur la souris pour appeler le menu contextuel.

• Cliquez sur « propriétés ».

• Positionnez le bouton « origine sélection » sur le point : milieu / gauche.

• Saisissez dans les valeurs « positions » X = 145 Y = 40

Validez par « OK ».

Vous allez maintenant dessiner la graduation horizontale. Pour faciliter cette construction, vous allez retourner votre dessin de 180°.

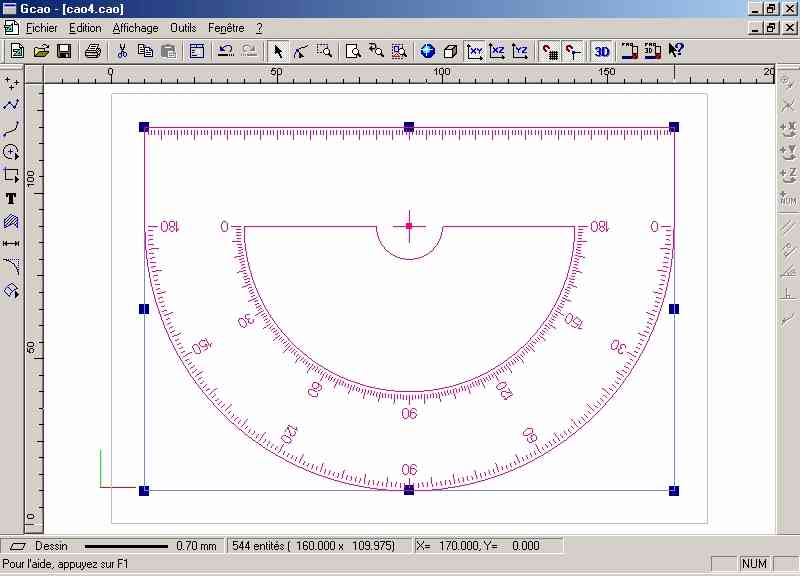

• Sélectionnez la totalité du dessin en cliquant sur « tout sélectionner » du menu édition ou en appuyant sur la barre espace (raccourci clavier)

• Cliquez à droite sur la souris pour appeler le menu contextuel, puis cliquez sur propriétés.

• Cliquez sur le bouton du centre de « origine sélection »

• Validez par « OK »

• Cliquez à droite sur la souris pour appeler le menu contextuel, puis cliquez sur rotation.

• Saisissez : 180° dans le champs « angle » et ne cochez pas les cases : « montrer le centre » et « duplication »

• Validez par « OK »

• La graduation horizontale commence sur le bord, le premier marquage sera à dix millimètres et de dix en dix jusqu’à 150mm.

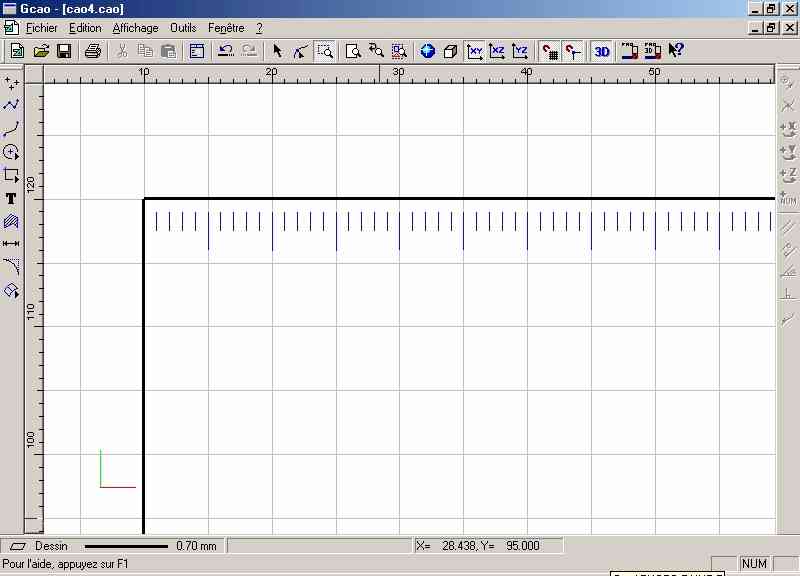

• Faites un zoom fenêtre sur le bord gauche en haut.

• Cliquez sur l’icône « édition texte »

• Puis, placez le pointeur à un endroit quelconque de l’écran.

• Cliquez sur le bouton gauche de la souris.

• Saisissez « 10 » dans la fenêtre puis validez par « OK ».

• Vous allez maintenant procéder au centrage correct de ce texte, cette opération sera faite dans le menu contextuel « propriété »

• Cliquez sur le bouton de droite pour quitter le mode « saisie » et sélectionnez l’objet.

• Re-cliquez à droite sur la souris pour appeler le menu contextuel.

• Cliquez sur « propriétés »

• Positionnez le bouton « origine sélection » sur le point : milieu / haut.

• Saisissez dans les valeurs « positions » X = 20 Y = 115

Validez par « OK ».

• Vous allez maintenant procéder à la translation / duplication de ce nombre sur la largeur du rapporteur.

• Revenez en zoom page.

• Cliquez sur le bouton de droite de la souris pour appeler le menu contextuel.

• Cliquez sur « translation ».

• Saisissez une valeur de : X = 10 Y = 0

• Cochez « duplication » et indiquez « 14 » dans nombre de duplications.

• Validez par « OK »

• Toutes les duplications sont faites, vous allez donc redonner les bonnes valeurs à chaque nombres (20, 30, 40, etc.)

• Attention : les chiffres ayant une taille différente, il vous faudra les recentrer après chaque saisie des nouvelles valeurs. Pour ce faire vous allez modifier la position « X » de chaque nombre afin de le recentrer sur le pas de la grille, la position numérique de ce pas vous est indiquée par la barre horizontale du bas de l’écran.

• Faites un zoom sur le deuxième « 10 » qui doit devenir un : « 20 »

• Sélectionnez le et cliquez sur le bouton de droite de la souris pour appeler le menu contextuel.

• Sélectionnez le menu « propriété ».

• Dans l’onglet « géométrie » repérez et notez la valeur : « X » (dans ce cas : 30mm); l’origine de la sélection doit être impérativement en haut et au milieu.

• Cliquez sur l’onglet « texte » et saisissez « 20 » à la place de « 10 »

• Validez par « OK ».

• Re-cliquez sur le bouton de droite de la souris pour appeler le menu contextuel.

• Re-sélectionnez le menu « propriété »

• Saisissez dans le champs « X » la valeur que vous aviez noté (soit : 30mm pour ce premier cas)

• Validez par « OK ».

• Le nombre « 20 » est maintenant parfaitement centré, procédez de la même manière pour les autres nombres.

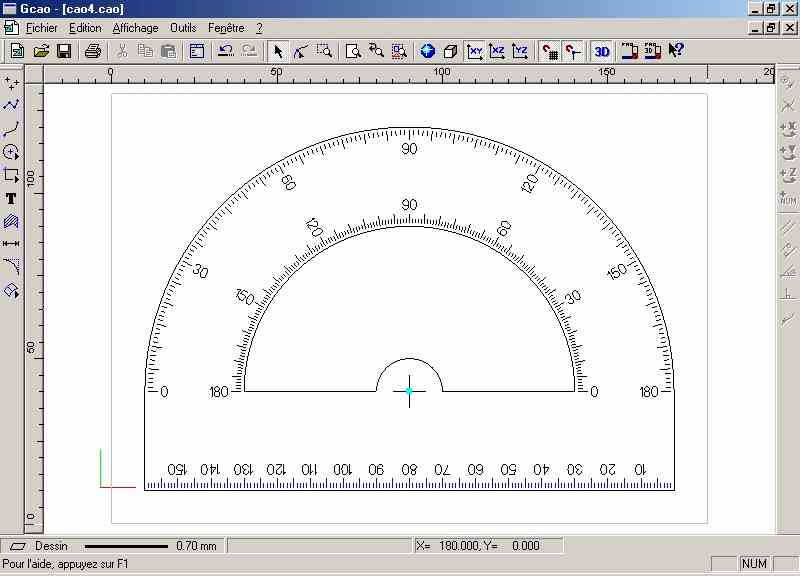

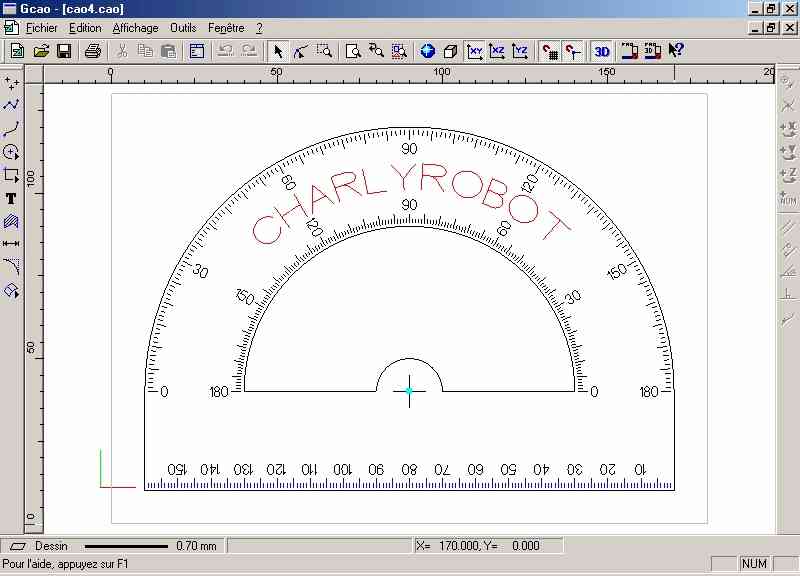

• Une fois cette opération terminée, vous pouvez revenir en zoom page et remettre le rapporteur à l’endroit en refaisant une rotation de 180° comme décrit précédemment.

• Vous allez maintenant faire une symétrie + duplication de cette droite

• Cliquez sur le bouton gauche de la souris pour sélectionner l’objet.

• Cliquez sur le bouton de droite pour appeler le menu contextuel.

• Cliquez sur « symétrie ».

• Dans la fenêtre « symétrie », cochez : « axe quelconque » et cochez : « duplication ».

• Validez par « OK »

• Vous allez maintenant désigner un axe de symétrie. Cet axe sera une verticale passant par le point de centre du rapporteur.

• Cliquez sur le point de centre du rapporteur et dessinez une verticale d’une longueur quelconque.

• Après validation du deuxième point, la duplication symétrique se fait.

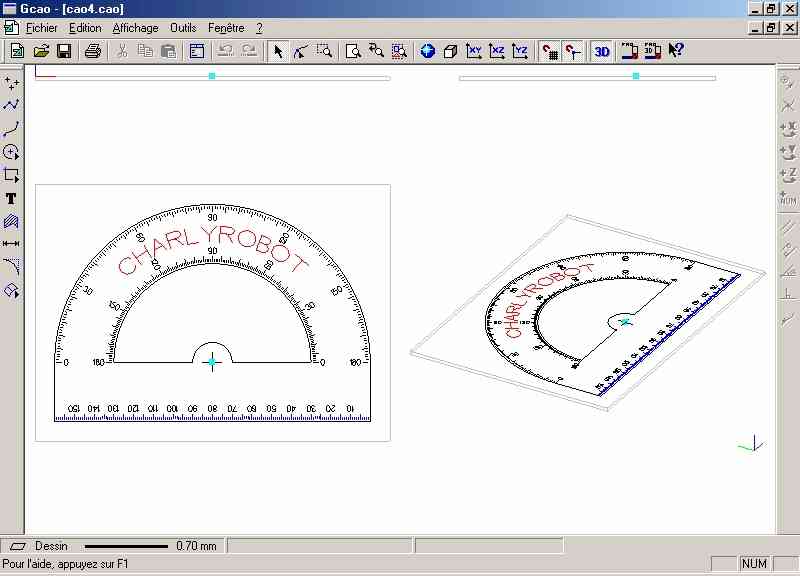

• Vous allez maintenant construire deux cercles dans lesquels sera inscrit le texte.

• Désélectionnez l’objet encore sélectionné.

• Cliquez sur l’icône : « cercle par le centre et le rayon »

• Positionnez le curseur au point de centre du rapporteur.

• Validez la position par un clic gauche souris.

• Cliquez sur « saisie numérique » ou sur : Ctrl +flèche int (raccourci clavier)

• Dans l’onglet polaire, saisissez : distance : 61 (ne saisissez rien dans « angle »).

• Validez par « OK ».

• Une fois la fenêtre disparue, validez la construction par un clic gauche souris.

• Construisez un deuxième cercle en utilisant exactement la même méthode mais avec un rayon de : 69, puis clic droit.

• Une grande partie des cercles sortent du cadre du dessin, cela n’a aucune importance.

• Vous allez maintenant procéder à l’incision des cercles par les droites afin de faire disparaître les parties inutiles pour ne conserver que la zone d’inscription du texte. Pour faciliter cette manipulation, vous allez occulter l’affichage des plans actifs sauf le plan 3.

• Activez le sous-menu "calques" du menu affichage.

• Cliquez afin de les désactiver sur les calques :

- Dessin.

- Texte.

- Plan 1

- Plan 2

• Validez par « OK »

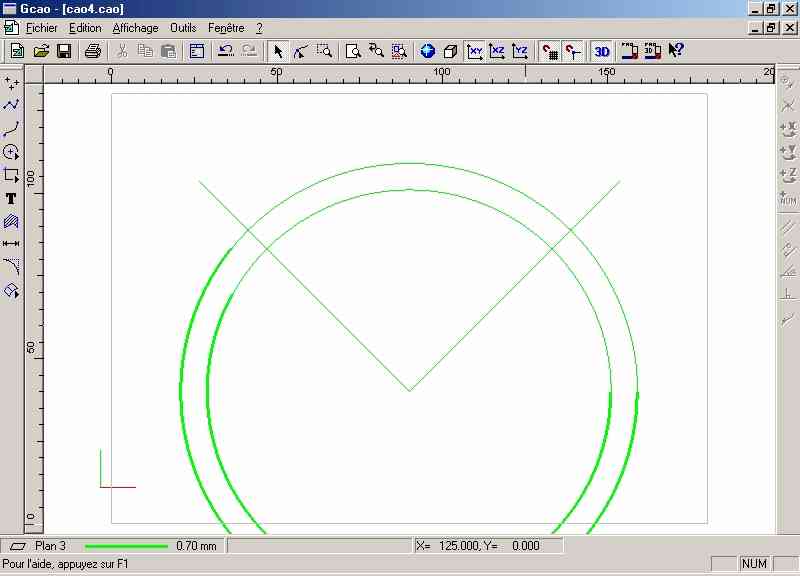

• Seul reste maintenant visible le plan 3 sur lequel vous allez travailler.

Sélectionnez les deux droites en utilisant la touche « Shift » pour ajouter une sélection.

• Une fois les deux droites sélectionnées, cliquez sur le sous-menu « incision » du menu « outils ».

• Sélectionnez "Couper toutes les entités".

• Le cadre de sélection disparaît et les cercles sont coupés à l’intersection des droites.

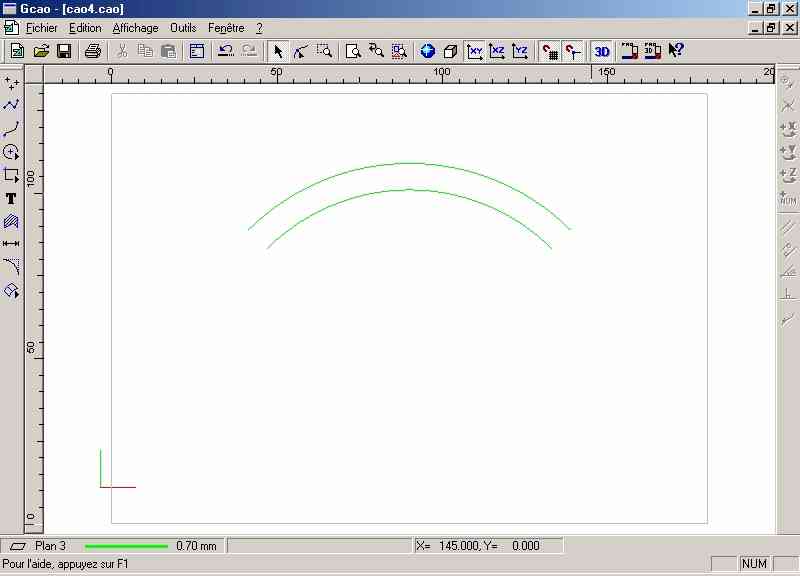

• Sélectionnez les arcs de cercles inférieurs ainsi que les deux droites et supprimez-les.
