La phase 2 commence par l'étude et la recherche de solutions techniques correspondant aux différentes fonctions techniques ; par exemple, si la fonction technique est "le godet est fixé sur le fléau", on évaluera plusieurs types de fixations (plusieurs solutions techniques) : une vis, de la colle, un élastique, un clou, etc ...
Chaque équipe choisit ensuite sa solution technique, en fonction des contraintes du cahier des charges et doit être capable d'expliquer son choix.
Ce choix est ensuite formalisé sous la forme d'une commande des pièces et composants nécessaires.
Un dossier technique est enfin réalisé : nomenclature, vue d'ensemble, dessins de définition et gamme de fabrication.
Chaque équipe présentera ensuite son dossier technique à la classe lors d'une "revue de projet".
| Activité |
Description
de l'activité |
Documents
ressources |
Fiches
élèves |
| Représentation
fonctionnelle du robofoot |
En
s'aidant de la représentation fonctionnelle d'un objet simple, les
élèves complètent celle du robofoot, ils identifient les différents
blocs fonctionnels et les fonctions techniques qui les relient |
Fiche guide |
Fiche élève Correction (de l'an dernier, désolé) |
| Solution
motorisation |
Observation
et test des trois motoréducteurs, choix du meilleur rapport d'engrenage
pour le motoréducteur Opitec, choix d'un motoréducteur |

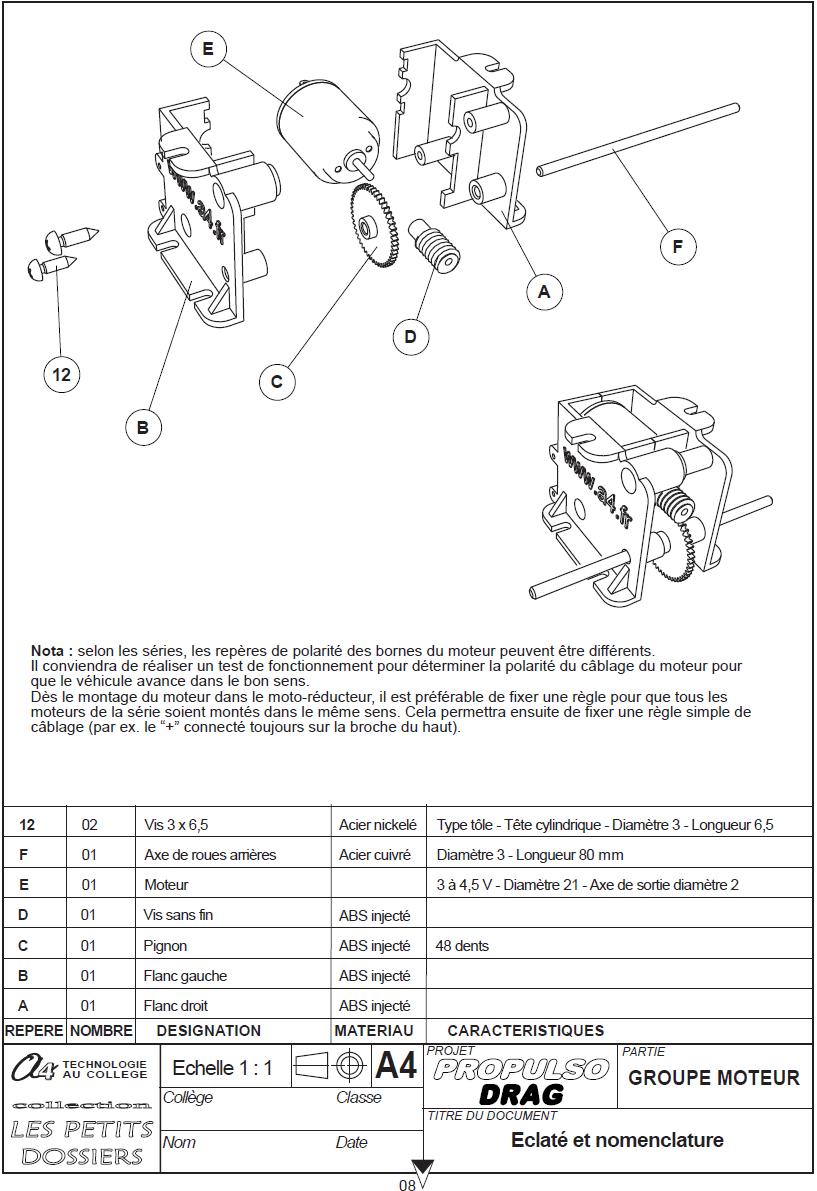

Etude des motoréducteurs fiche guide en pdf doc technique Opitec doc technique A4 Propulso doc technique A4 Moto-B |
Etude des
motoréducteurs fiche élève en pdf Fiche descriptive d'une solution technique odt pdf |
| Solution
guidage-stabilité |
Observation
et test des solutions de guidage |

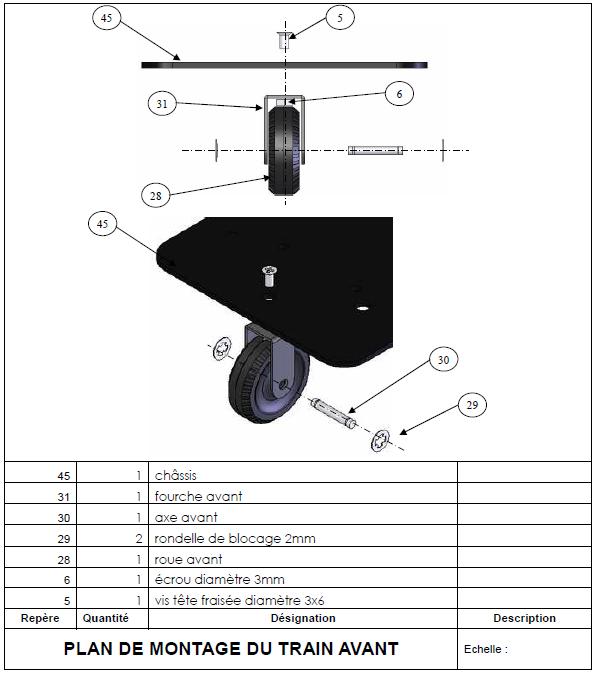

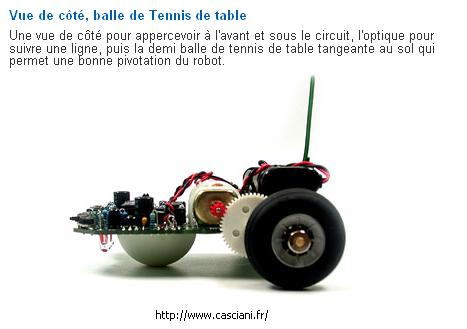

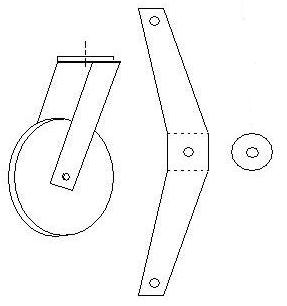

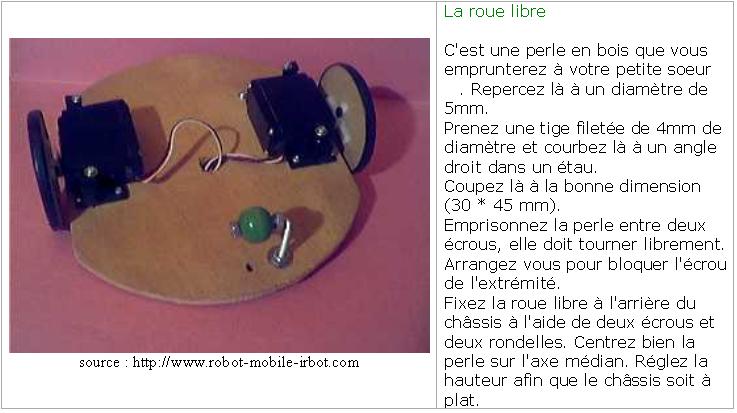

Catalogue robofoot Exemples 1 2 3 4 5 |
Fiche descriptive d'une solution technique odt pdf |
| Solution
châssis |
Choix
de l'emplacement des composants, dessin du châssis |
Catalogue robofoot | Fiche descriptive d'une solution technique odt pdf |
| Solution
alimentation |
Etude
des différents types d'alimentation possible |
Catalogue robofoot | Fiche descriptive d'une solution technique odt pdf |
| Solution
commande à distance |
Comparaisons
des systèmes de commande à distance |
Catalogue robofoot Doc tech Radio Com A4 Doc tech Radio Com TS Doc tech Infra-Rouge TS |
Fiche descriptive d'une solution technique odt pdf |
| Calcul
de coût matière |
Utilisation d'une feuille de calcul
permettant de calculer le coût matière correspondant aux diverses
combinaisons de solutions
techniques afin d'intégrer la contrainte financière |
Catalogue robofoot | Feuille de calcul du coût matière |
| Bon de commande |
Saisie
de la commande définitive des composants sur un logiciel de gestion
commerciale Création d'une page HTML illustrée de la commande |
||
| Dossier technique : Nomenclature du robot et vue d'ensemble | Rédaction
de la nomenclature définitive du robot de l'équipe et dessin de la vue
d'ensemble légendée |
||
| Dossier
technique : Représentations du robot, dessins de définition |
Dessins
de définition des différentes pièces, châssis, roulette avant ... à
l'aide d'un logiciel de CAO |
||
| Dossier
technique : Rédaction de la gamme de fabrication du robot |
Gamme
de fabrication des pièces et gamme d'assemblage du robot |
